Découpe Plasma / Oxycoupage – COMBICUT

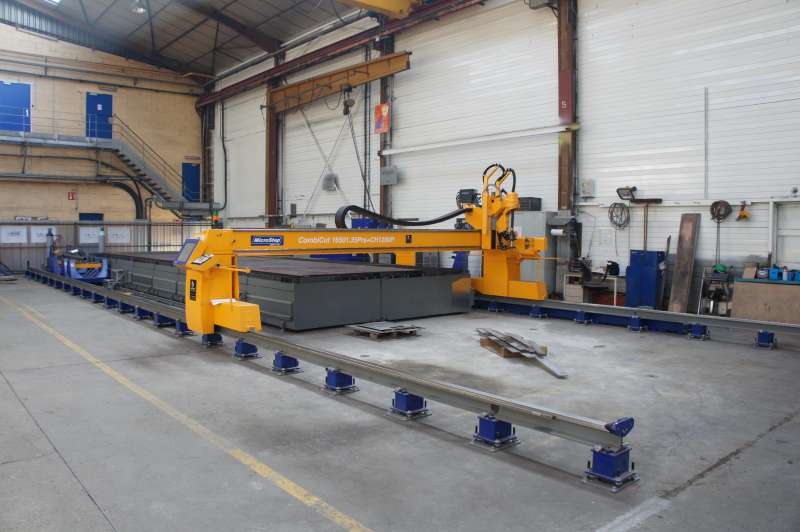

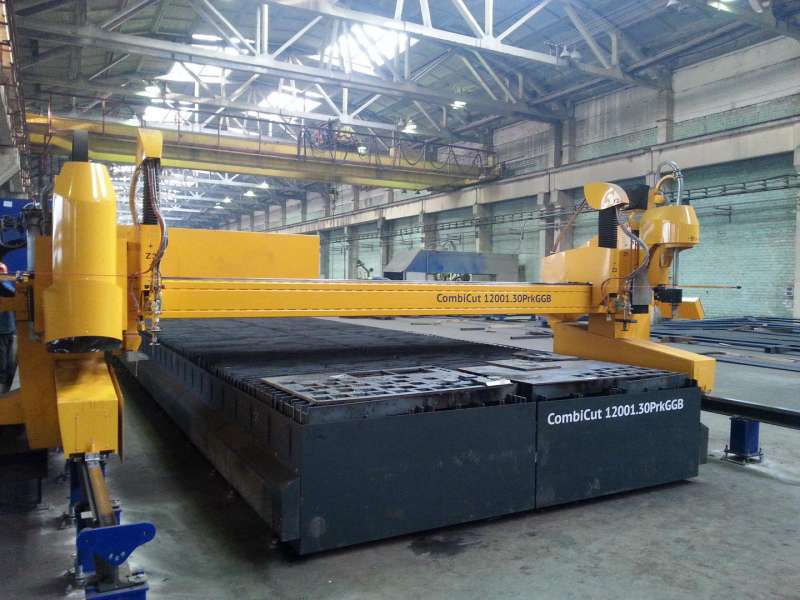

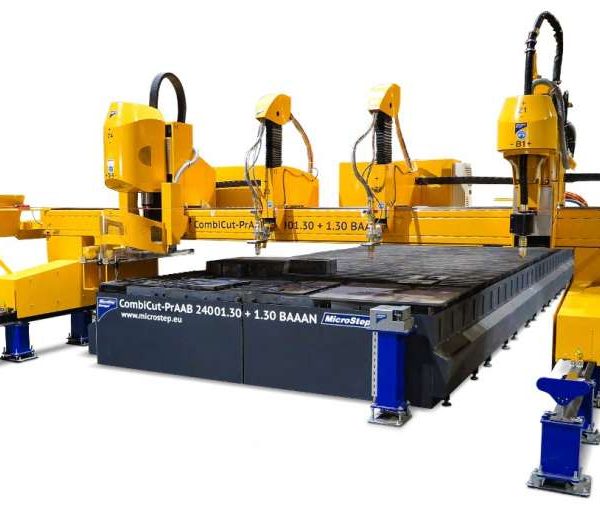

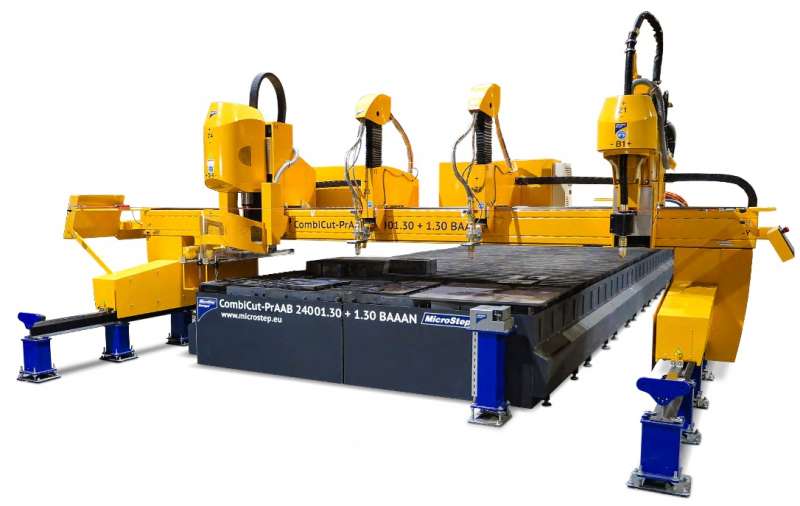

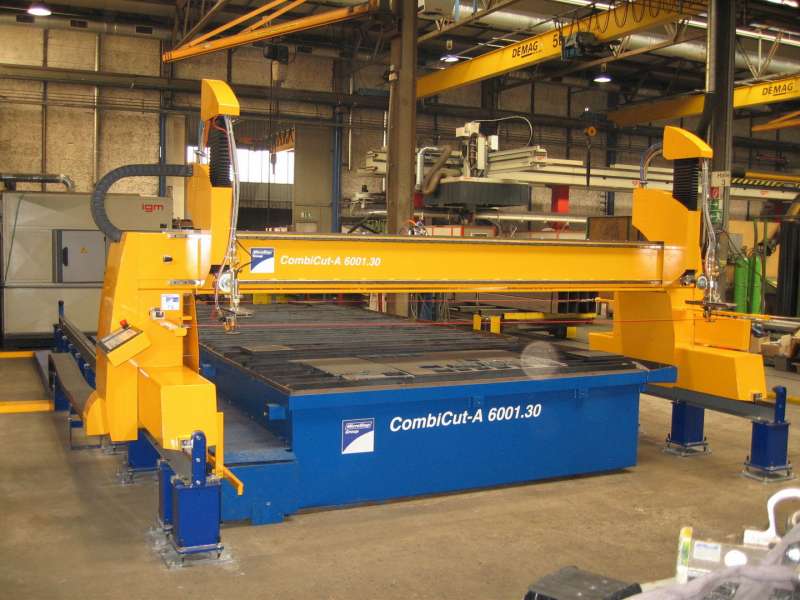

La Série CombiCut est une machine de découpe plasma polyvalente offrant de grandes qualités en matière de productivité, de fonctionnalité et d’efficacité.

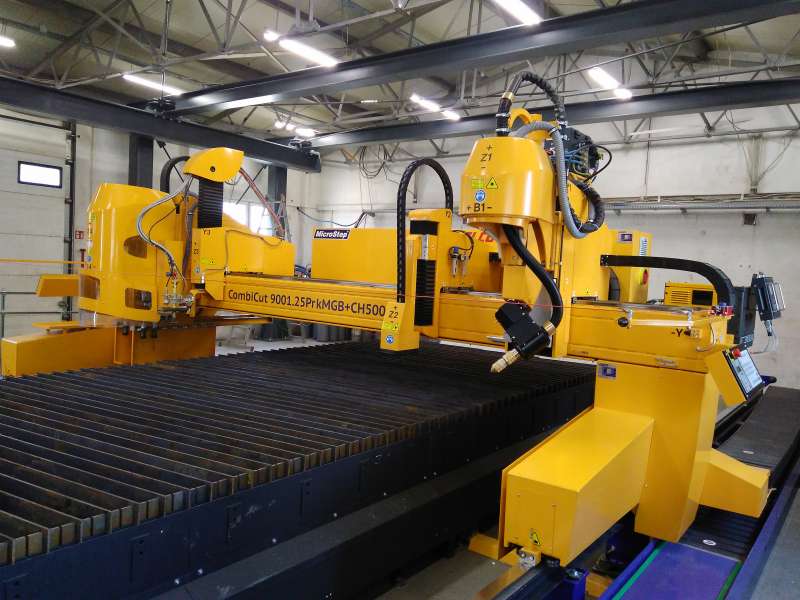

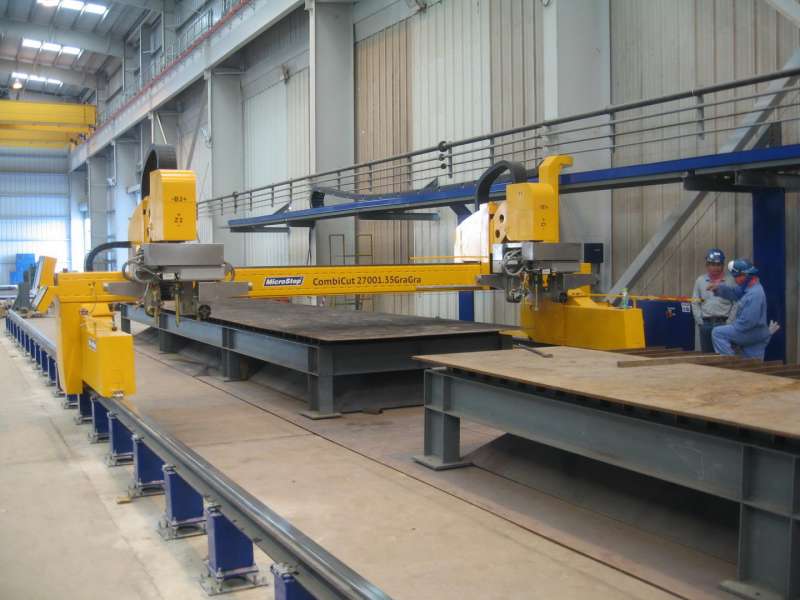

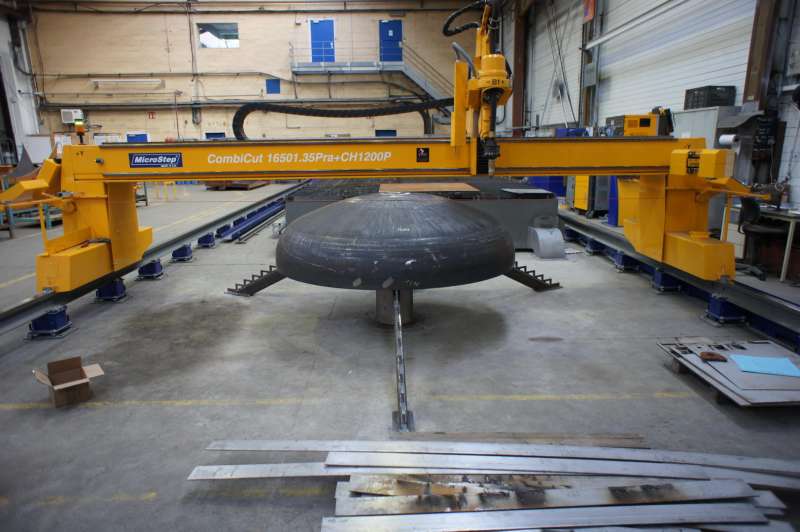

Cette machine CNC robuste et de haute précision est spécialement conçue pour la découpe plasma et oxycoupage haute performance en production multi-postes. Elle permet la découpe d’acier jusqu’à 300 mm, la coupe en chanfrein avec une paire de chalumeaux triples rotatifs oxycoupage ou des rotateurs plasma, la découpe simultanée avec plus de 10 torches, le perçage jusqu’à Ø 40 mm, le marquage par jet d’encre ou micropercussion, ainsi que l’usinage de tubes et de dômes.

Paramètres techniques

• Longueur de travail : 1500 – 50 000 mm

• Largeur de travail : 1500 – 8000 mm

• Nombre max. de têtes : 6 (8 en oxycoupage)

• Épaisseur max. de coupe plasma : selon la source plasma

• Épaisseur max. de coupe oxycoupage : 300 mm

• Coupe en chanfrein : oui (voir accessoires)

• Découpe de tubes : Ø 30 – 1500 mm, jusqu’à 12 t

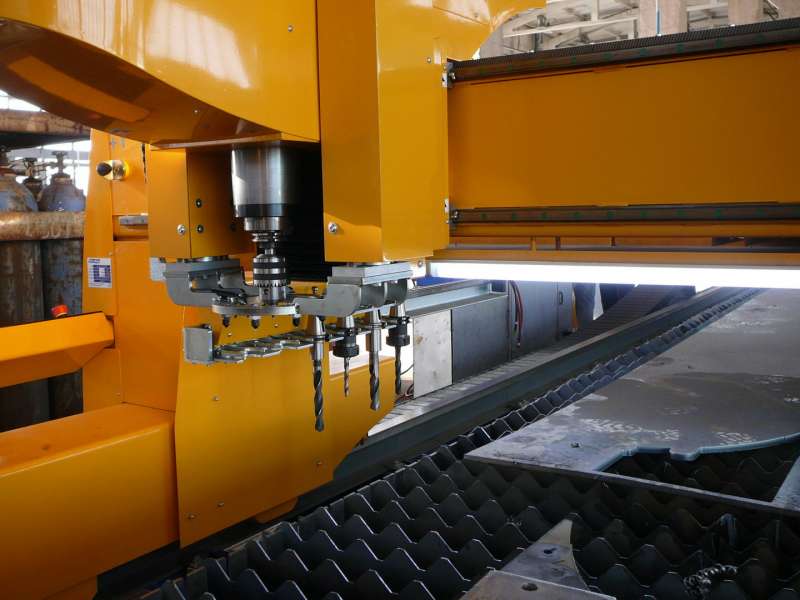

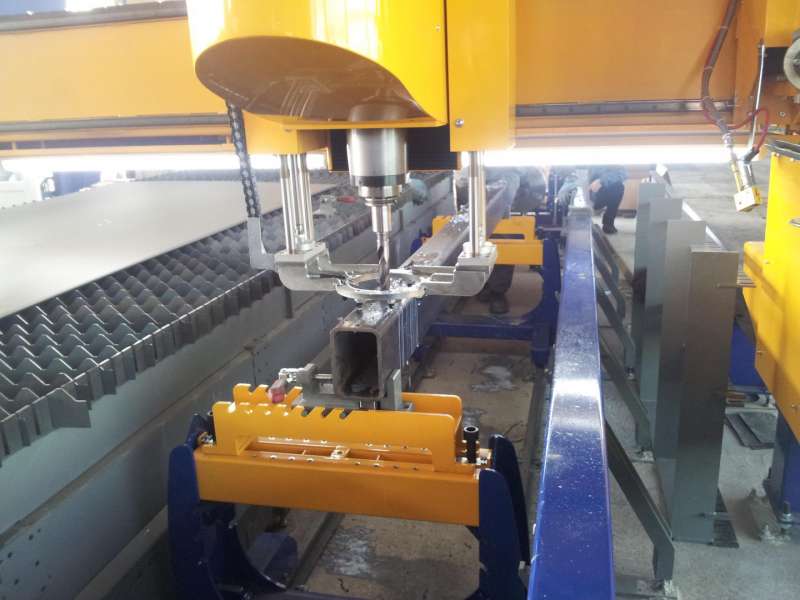

• Perçage et taraudage : Ø 4 – 40 mm, M4 – M33, avec changeur d’outils automatique

• Vitesse de positionnement : max. 50 m/min

• Répétabilité bidirectionnelle : 0,05 mm/m

Elle peut être équipée des options et accessoires suivants :

• Tête plasma droite
• Rotateur plasma
• Auto-calibration de la géométrie de coupe
• Marqueur jet d’encre
• Micropercussion
• Station de perçage Ø40-P26
• Caméra CCD
• Alignement automatique des plaques
• Procédé de chanfreinage supplémentaire
• Tête oxycoupage triple chanfrein

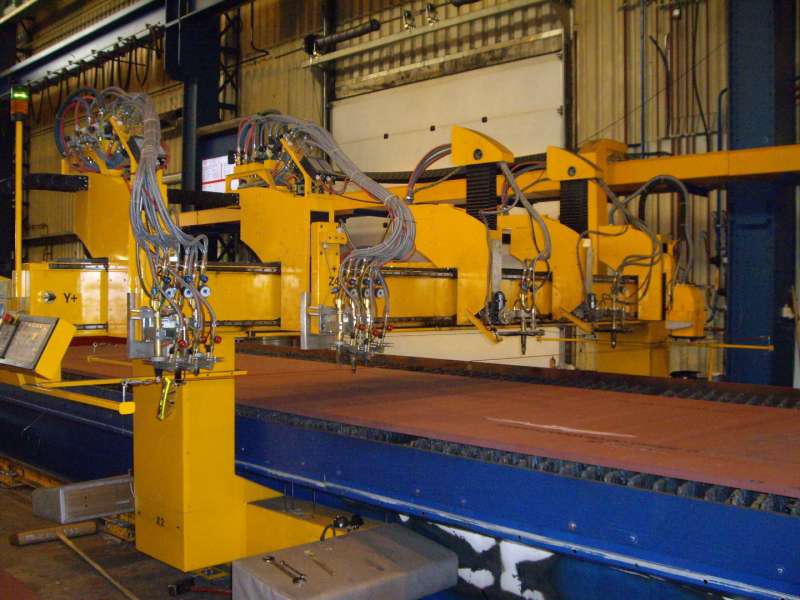

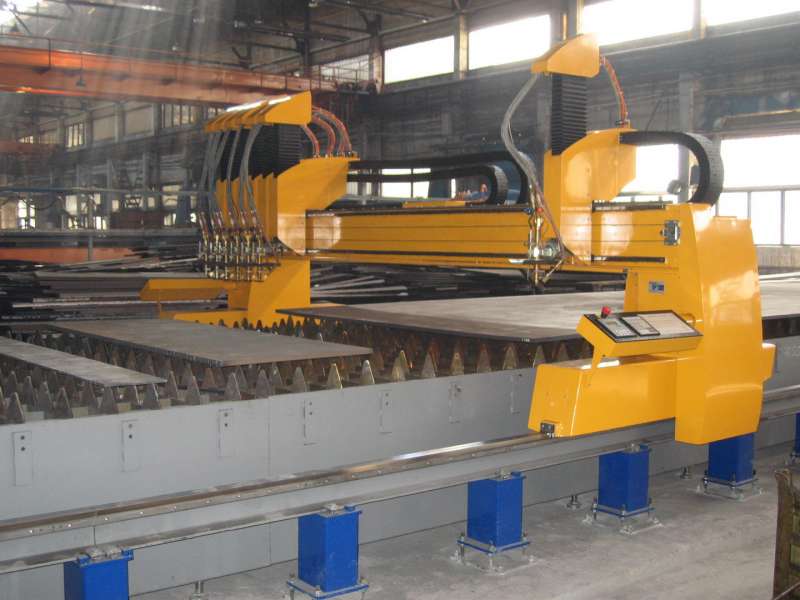

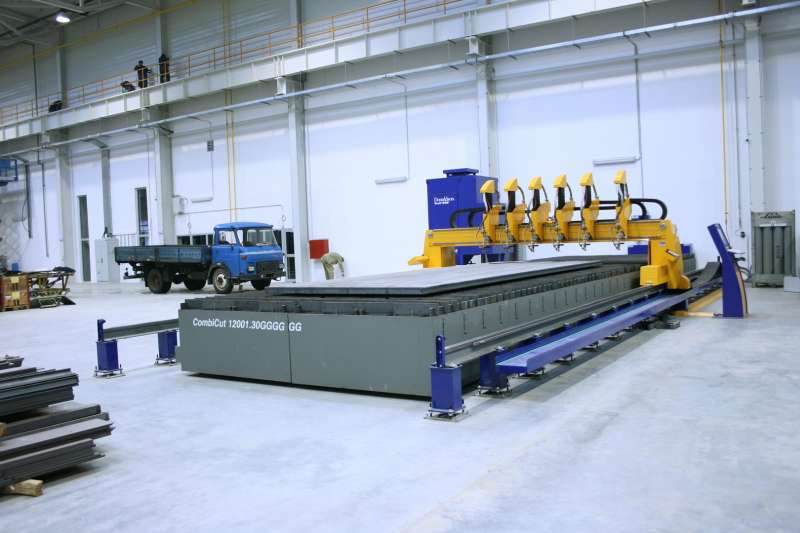

• Tête oxycoupage multi-torches
• Deuxième écran tactile sur le portique
• Tête plasma inclinable
• Rotateur oxycoupage

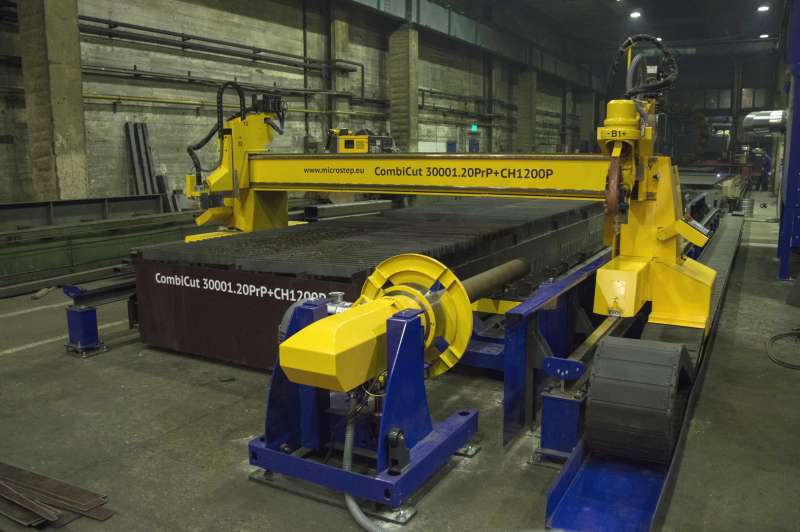

• Positionneur rotatif de tubes RSV 300/500/700/1000
• Positionneur rotatif de tubes RSV 1500/2000
• Tête oxycoupage droite
