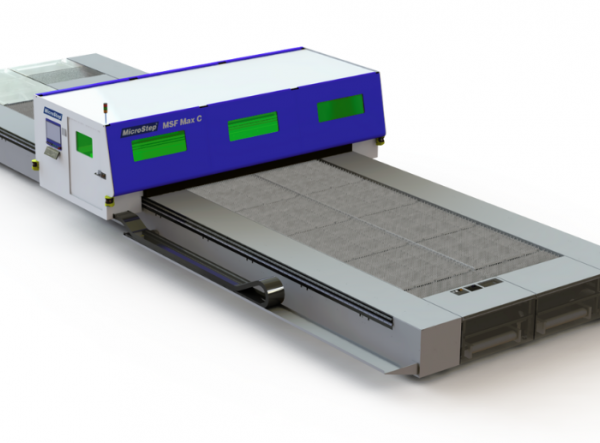

Découpe Laser MSF Max C

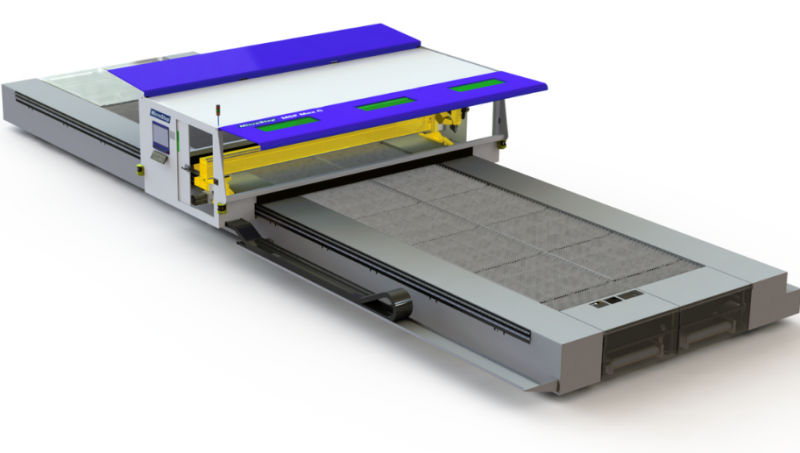

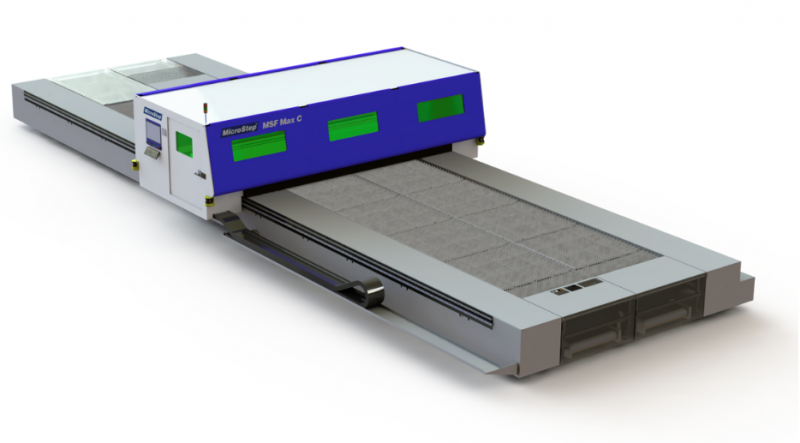

La machine de découpe laser 3D à grande vitesse MSF Max C est la dernière évolution de la MSF Max. Sa conception est basée sur une Capsule de protection contre le rayonnement laser, qui est fixée directement sur le portique, ce qui rend l’ensemble de la machine plus compacte. Elle est conçue pour le traitement précis de composants de grande taille dans les industries les plus exigeantes, telles que la construction navale et la fabrication de grandes machines.

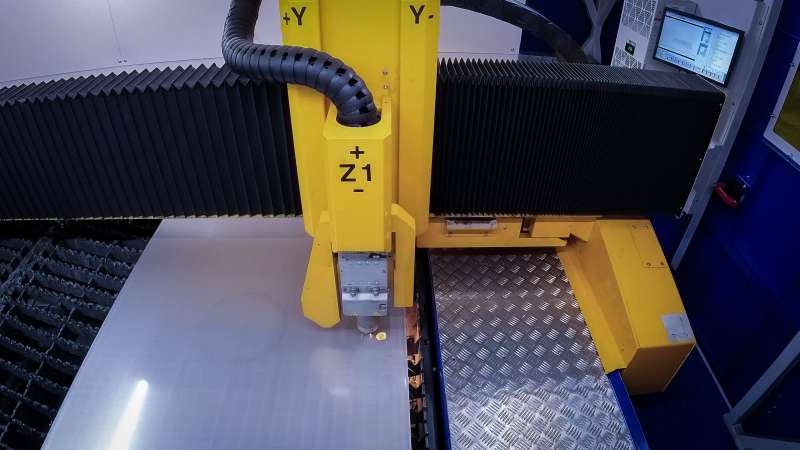

MSF Max C combine une grande polyvalence de production – découpe 2D, découpe en biseau jusqu’à 45°, perçage jusqu’à Ø 30 mm, taraudage jusqu’à M20, fraisage et marquage – avec une empreinte au sol compacte. Sa cabine de sécurité mobile compacte encapsule uniquement le portique, plutôt que l’ensemble de la zone de travail. La cabine entièrement fermée et ses nombreuses fonctionnalités de sécurité permettent une découpe simultanée à une extrémité de la table et un chargement/déchargement à l’autre extrémité.

MSF Max C nécessite beaucoup moins d’espace d’installation que les solutions conventionnelles, ce qui la rend idéale pour les clients qui doivent découper de longues pièces mais disposent d’un atelier limité. La machine est fournie avec des dimensions de travail effectives allant jusqu’à 60 m x 5 m.

Le système breveté de calibration automatique ACTG® garantit la précision à long terme du processus de découpe en biseau. Sur MSF Max C, la station ACTG® est efficacement intégrée au portique afin d’accélérer le processus de calibration.

Paramètres techniques

• Longueur de travail : max 60 000 mm

• Largeur de travail : max 5 000 mm

• Nombre maximal de stations d’outils : 2 (3 avec exécution spéciale)

• Épaisseur maximale du matériau découpé au laser : selon la source laser

• Découpe en biseau : oui (voir accessoires)

• Découpe de tuyaux : non

• Perçage et taraudage : jusqu’à Ø 30 mm

• Vitesse de positionnement (XY) : max 100 m/min

• Répétabilité bidirectionnelle : 0,03 mm/m

• Vitesse de déplacement de la cabine (axe X) : max 80 m/min
  (max 60 m/min avec plusieurs têtes de coupe et/ou source laser de grande puissance dans la cabine)
