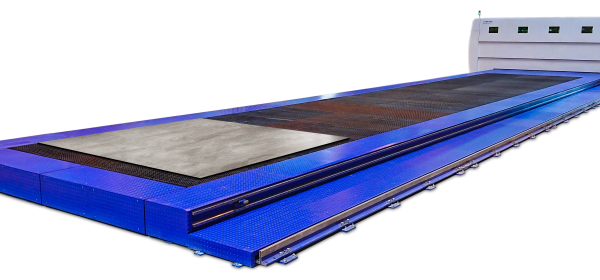

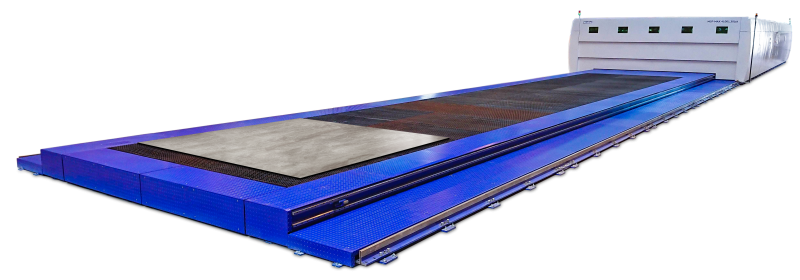

Découpe Laser MSF Max

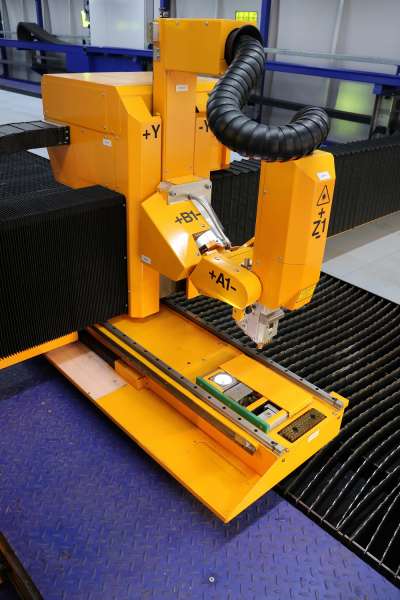

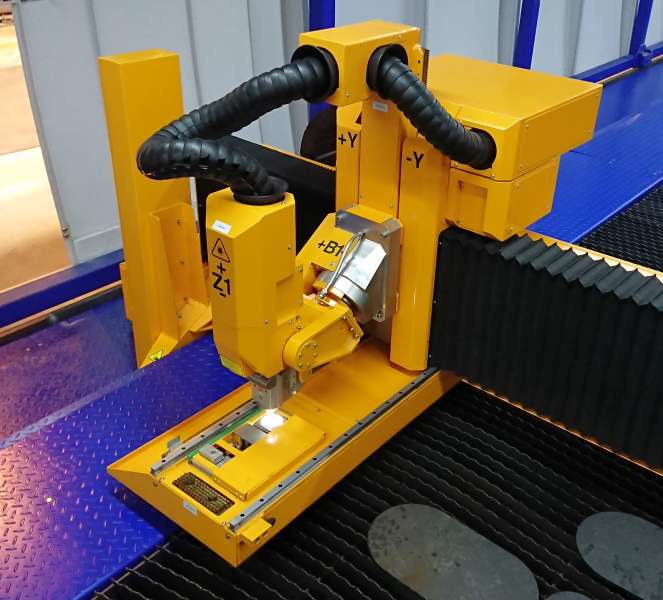

MSF Max est un géant parmi les solutions de découpe laser fibre de MicroStep. Cette machine de découpe 3D à grande vitesse est conçue pour le traitement précis de composants de grande taille dans différents secteurs industriels, par exemple la construction navale. MSF Max offre une grande polyvalence de production : découpe 2D, découpe en biseau jusqu’à 45°, perçage jusqu’à Ø 30 mm, taraudage jusqu’à M20, fraisage et marquage.

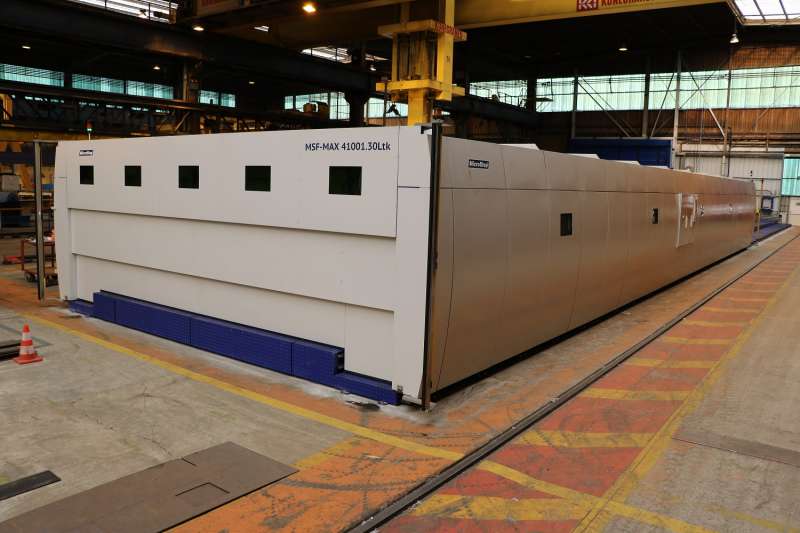

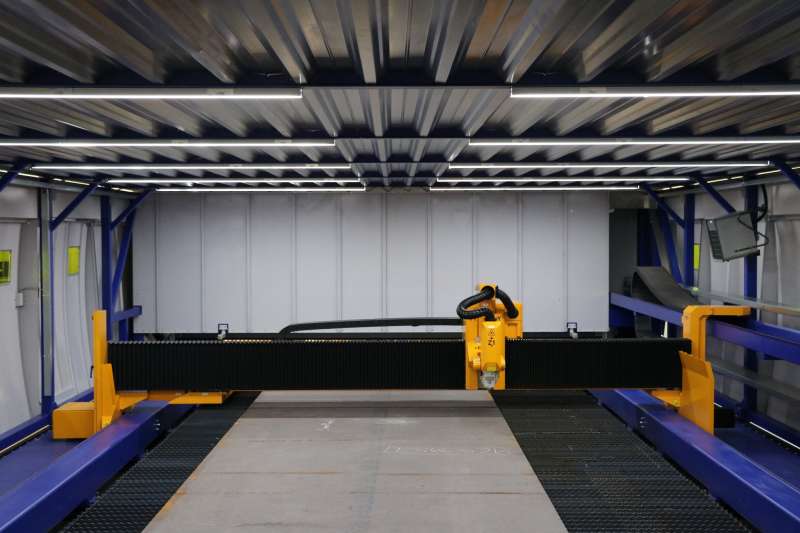

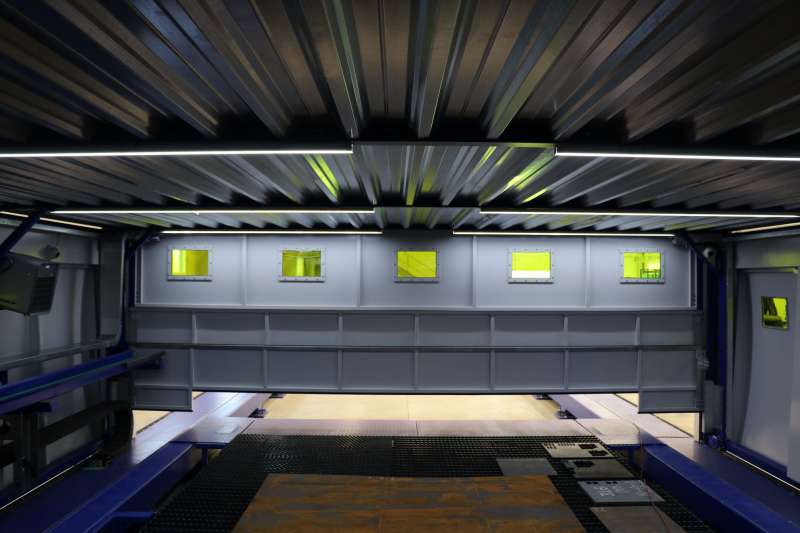

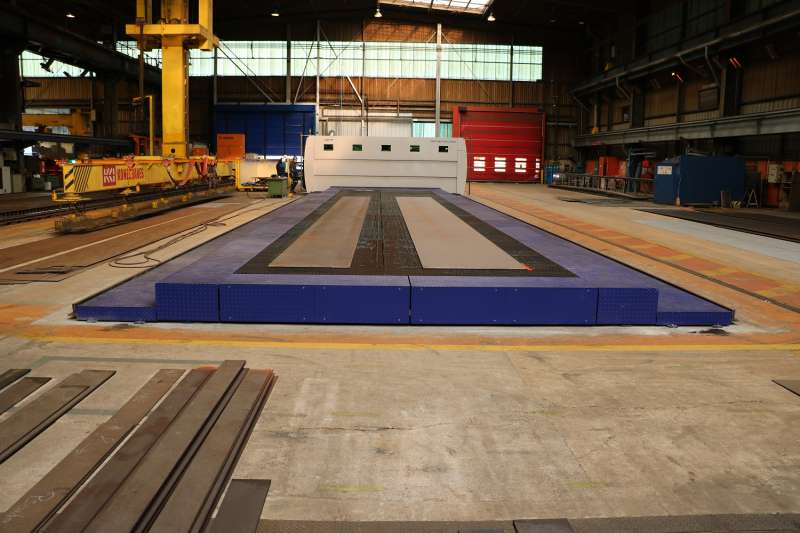

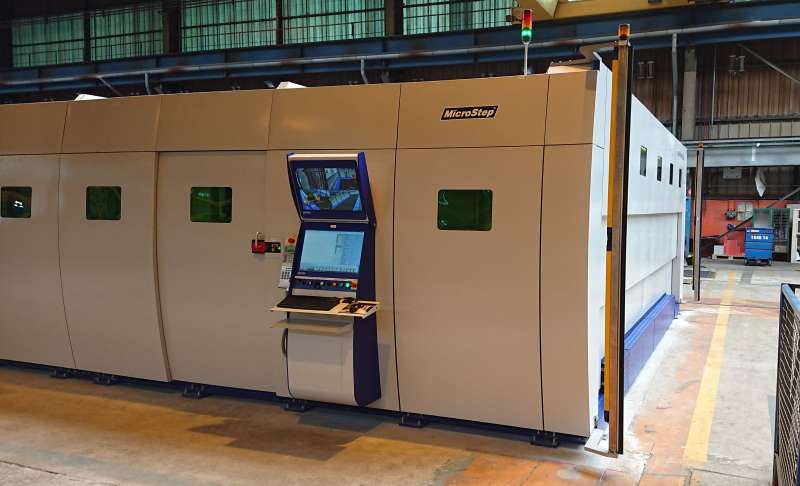

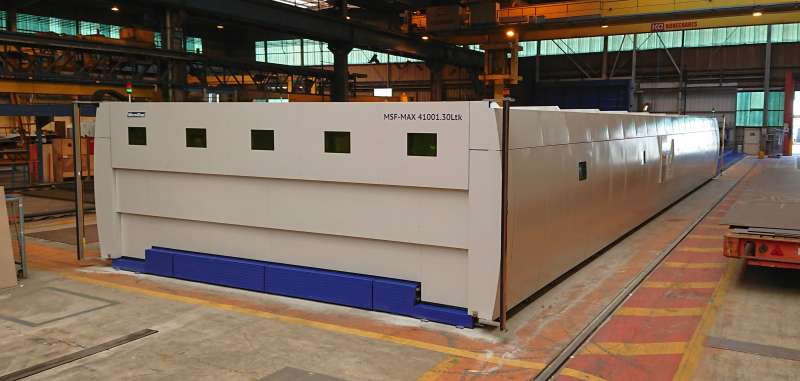

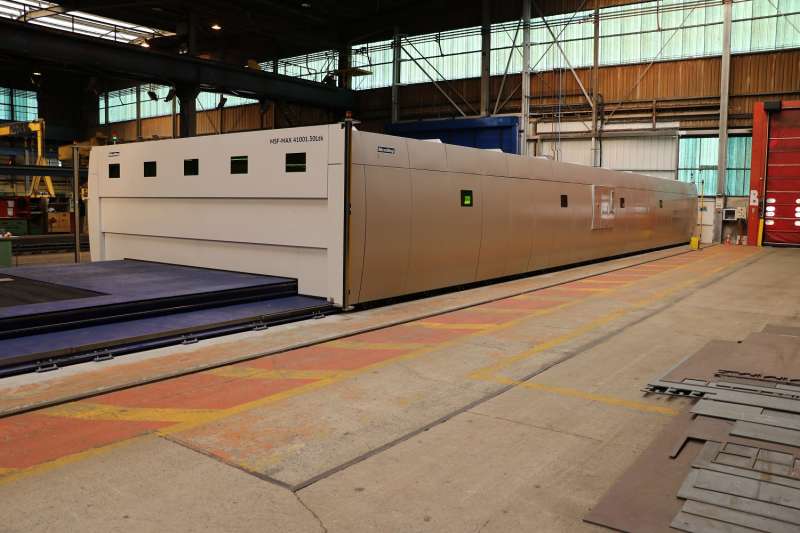

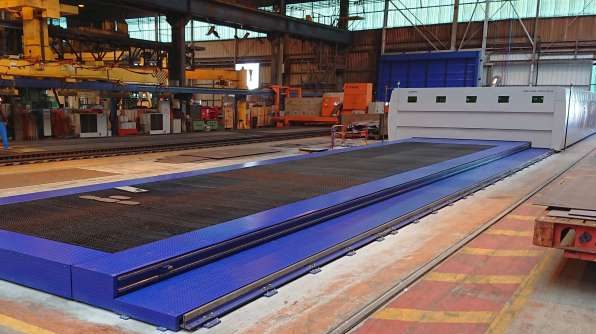

La cabine de sécurité de la machine permet d’utiliser une zone de travail pouvant atteindre 50 mètres de long et 6 mètres de large. Grâce à son design mobile, la cabine peut se déplacer le long de la table de découpe pour couvrir différentes zones de coupe, permettant une découpe simultanée dans la zone couverte et le chargement/déchargement dans la zone découverte.

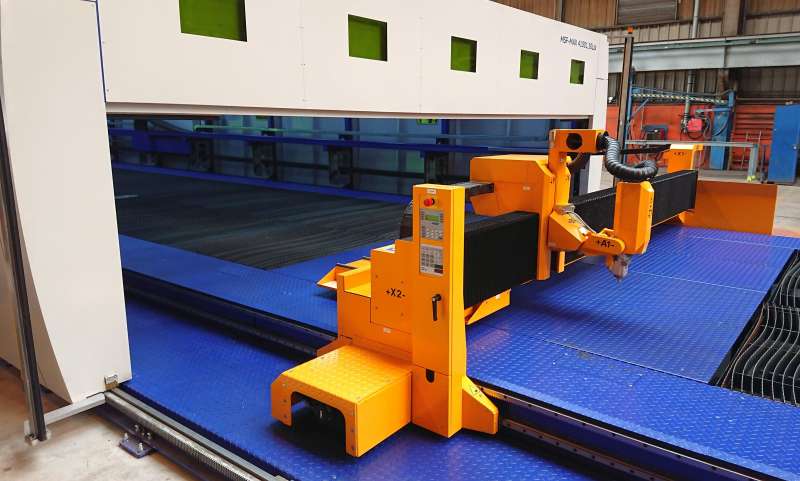

Le système breveté de calibration automatique ACTG® garantit la précision à long terme du processus de découpe en biseau. Sur MSF Max, la station ACTG® est efficacement intégrée au portique pour accélérer le processus de calibration.

En option, une version rétractable de la cabine mobile permet de créer différentes tailles de zones de travail et offre ainsi une flexibilité d’opération inégalée.

Paramètres techniques

• Longueur de travail : max. 50 000 mm

• Largeur de travail : max. 6 000 mm

• Nombre maximal de stations d’outils : 2

• Épaisseur maximale du matériau découpé au laser : selon la source laser

• Épaisseur maximale du matériau découpé au plasma : selon la source plasma

• Découpe en biseau : oui (voir accessoires)

• Découpe de tuyaux : sur demande

• Perçage et taraudage : jusqu’à Ø 30 mm

• Vitesse de positionnement (XY) : max 164 m/min

• Répétabilité bidirectionnelle : 0,03 mm/m
