Découpe Plasma / Oxycoupage – MG

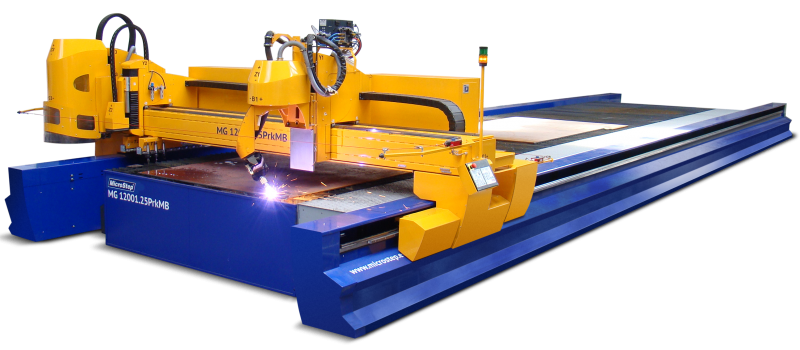

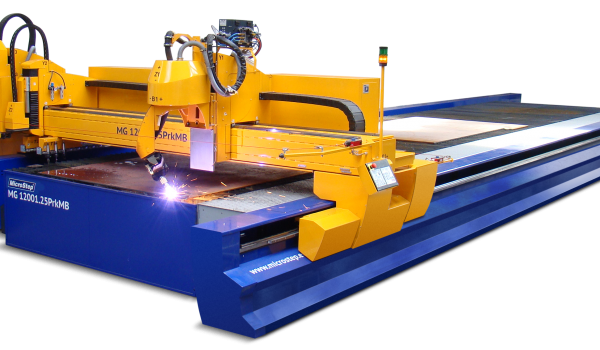

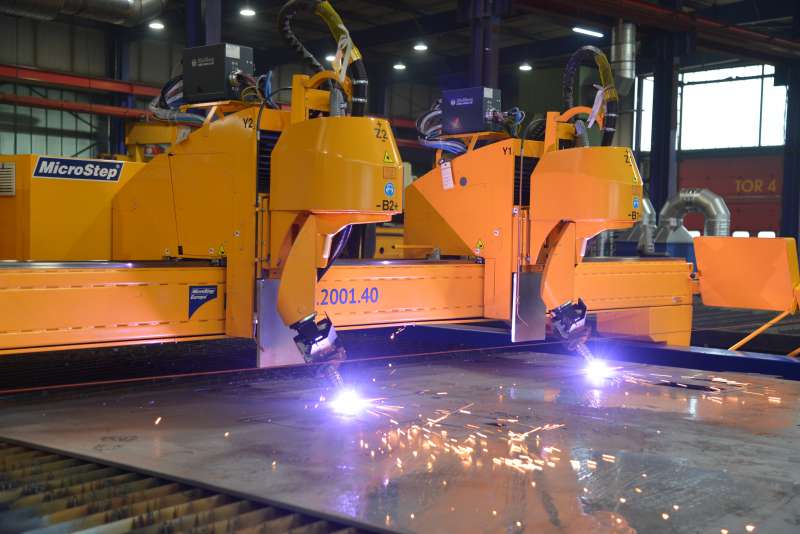

La Série MG est le produit phare du haut de gamme des machines de découpe plasma et oxycoupage MicroStep®.

Elle est conçue pour un usage industriel à long terme et répondant aux plus hautes exigences en matière de précision, de performance et de facilité d’utilisation.

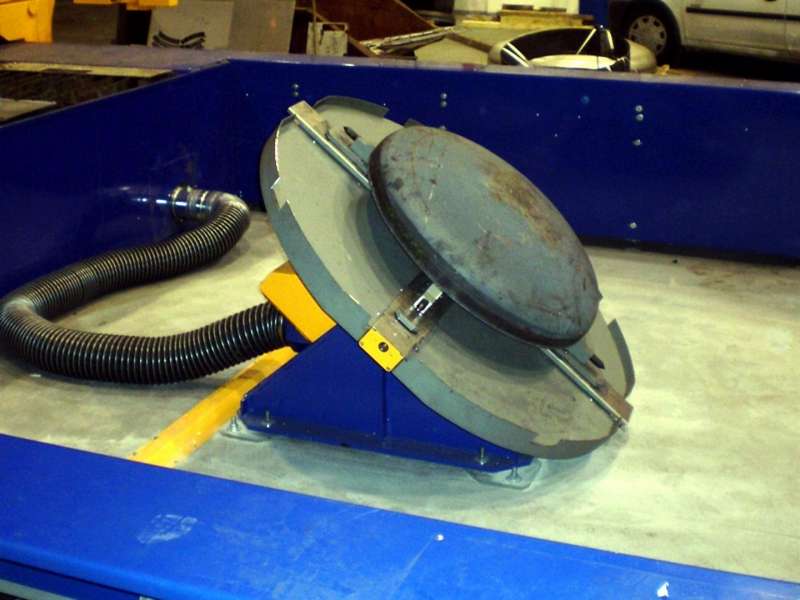

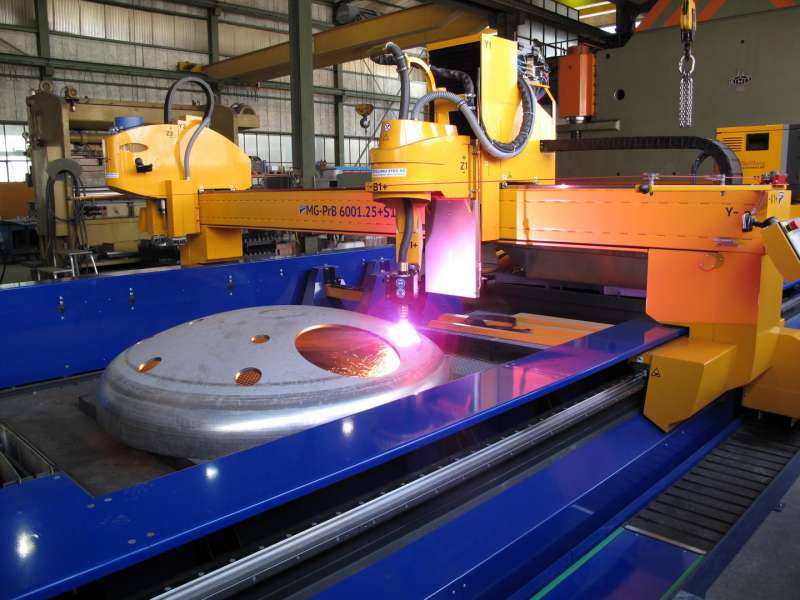

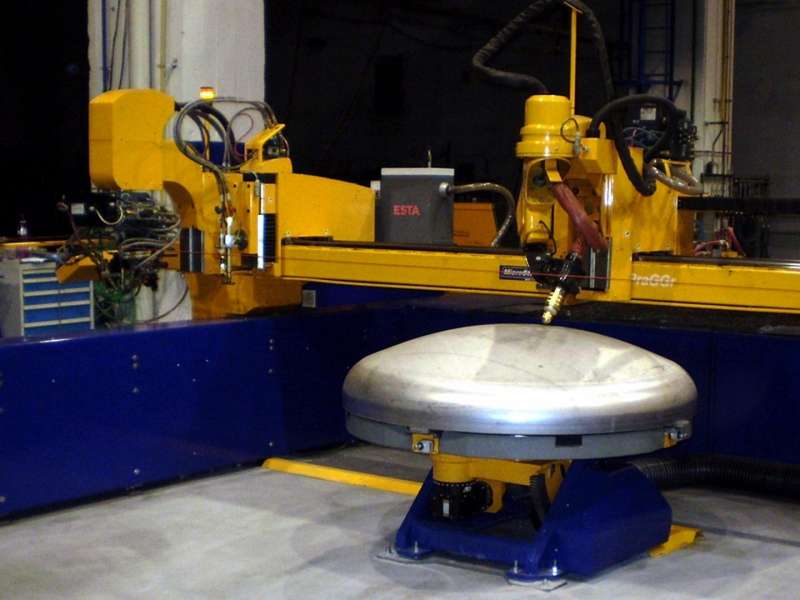

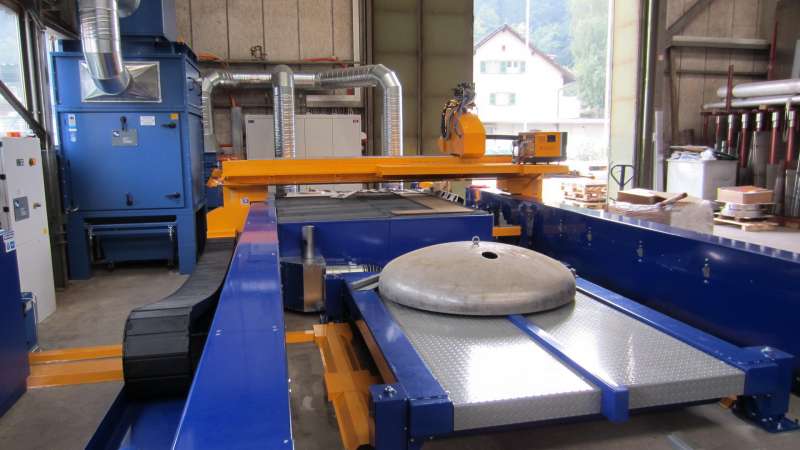

Les machines MG offrent une large gamme d’applications : découpe chanfrein (au plasma et à l’oxycoupage), découpe de tuyaux, profilés, dômes ou coudes, perçage avec changement automatique d’outil, positionnement de tôle par capteur laser ou caméra CCD, marquage par jet d’encre ou micropercussion.
Une version spéciale avec portique surélevé permet l’oxycoupage jusqu’à 250 mm.

Paramètres techniques :

• Longueur de travail : 1 500 à 50 000 mm

• Largeur de travail : 1 500 à 8 000 mm

• Nombre maximal de stations d’outils : 6 (8G)

• Épaisseur maximale du matériau découpé au plasma : selon la source plasma

• Épaisseur maximale du matériau découpé à l’oxycoupage : 150 mm (250 mm avec portique surélevé)

• Découpe chanfreinée : oui (voir accessoires)

• Découpe de tuyaux : Ø 30 à 1 000 mm, max. 10 t
  (jusqu’à Ø 1 500 mm, 12 t avec portique surélevé)

• Perçage et taraudage : Ø 4 à 40 mm, M4 à M33, changement automatique d’outil

• Vitesse de positionnement : max. 56 m/min

• Répétabilité bidirectionnelle : 0,05 mm/m

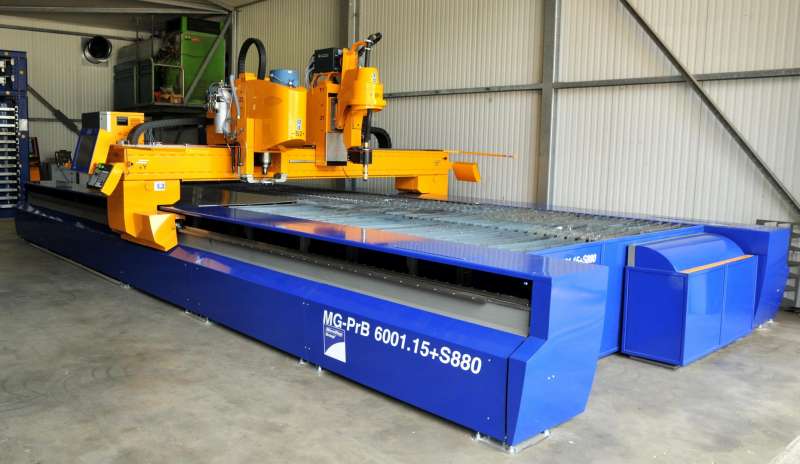

La MG peut être configurée avec une très grande variété de dimensions de tables et différentes technologies :

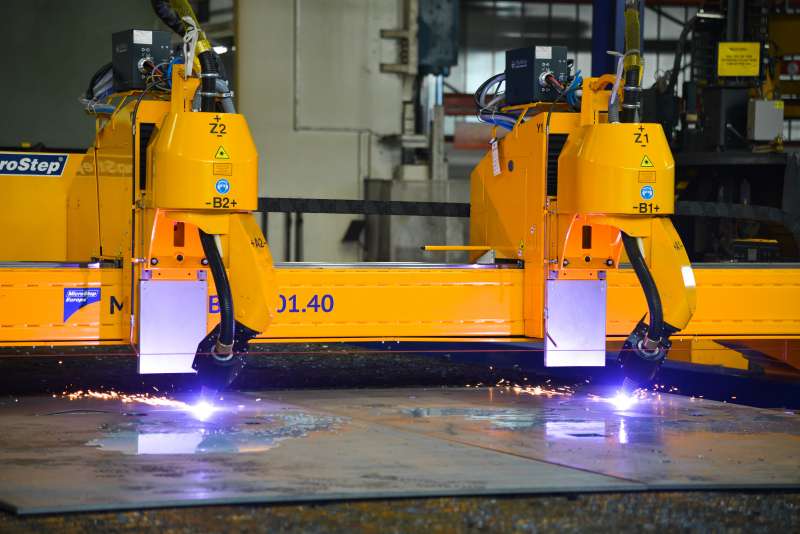

• Plasma et/ou Oxycoupage tête droite
• Tête rotative 3D plasma
• Tête rotative Pantographe plasma à 120°
• Calibration automatique de la géométrie des outils (ACTG)
• Impression jet d’encre
• Marquage Micro-percussion

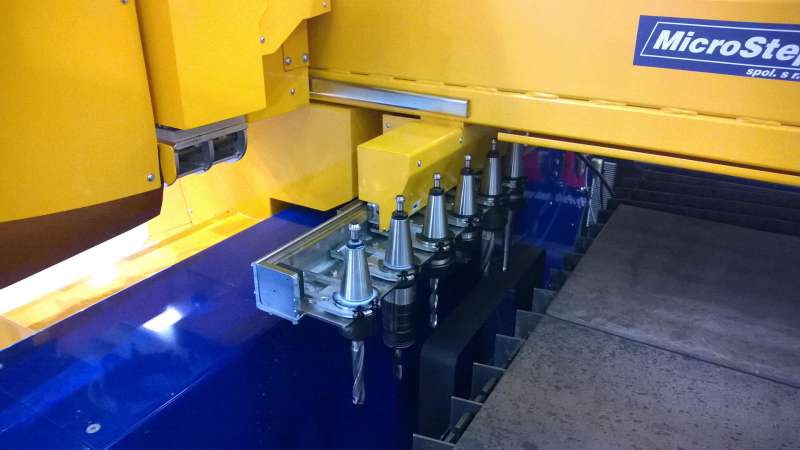

• Station d’outils de perçage / taraudage / fraisage Ø40–P26
• Caméra CCD
• Alignement automatique des tôles
• Processus de chanfreinage supplémentaire (ABP)
• Station d’outils triple chanfrein oxycoupage
• Station d’outils multi-torches oxycoupage
• Second écran tactile sur le portique
• Tête rotative oxycoupage 3D

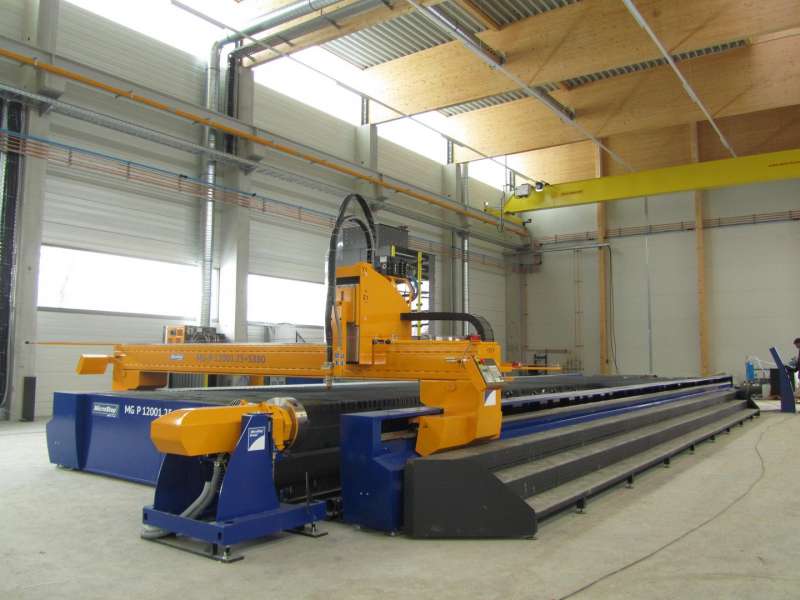

• Couloir tubes avec positionneur rotatif pour tubes RSV 300/500/700/1000
• Scanner afin de numériser des profilés complexes comme les U, I et les L
• Tapis vibrant en fond de table pour l’évacuation des scories et petites pièces avec possibilité de convoyeur en sortie de tapis vibrant pour évacuation dans une benne à déchets

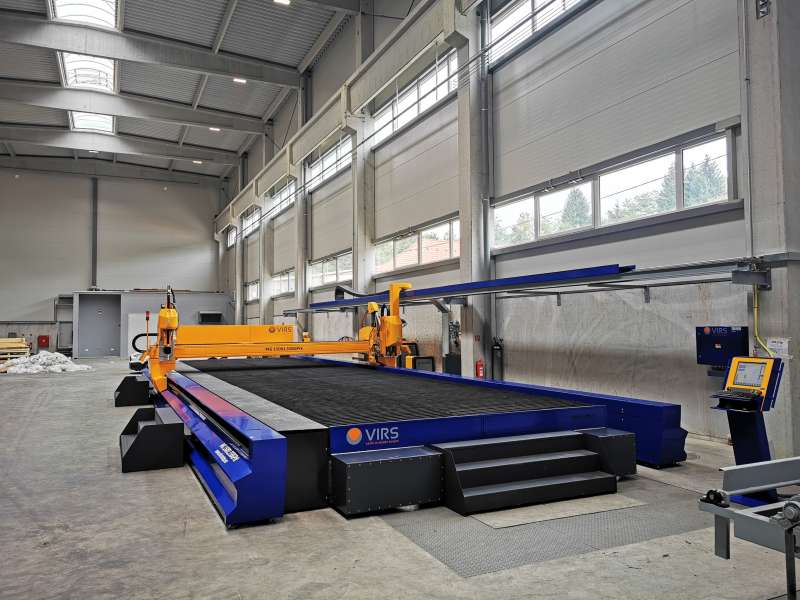

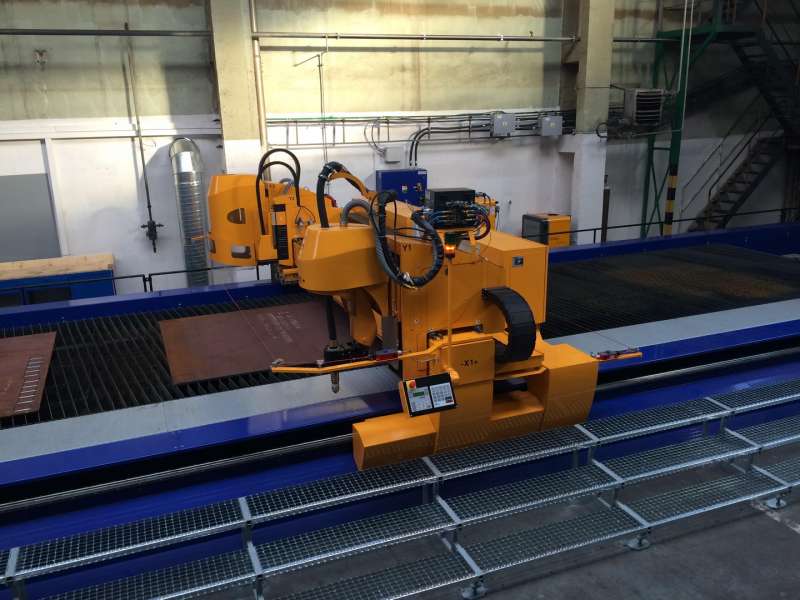

• Accès facilité sur la table avec escaliers
• Les machines MG peuvent être accouplées à une ligne de production complète avec système de chargement et déchargement automatique.
