Découpe Profilés Plasma / Oxycoupage – PROFILECUT

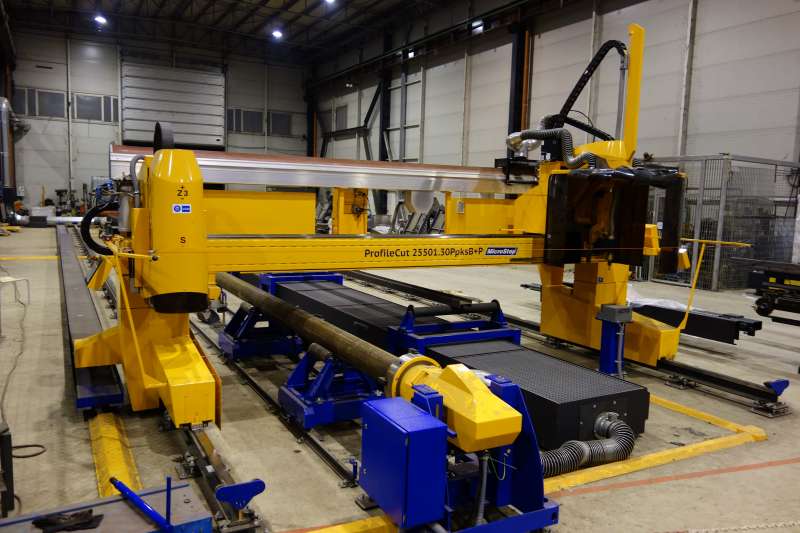

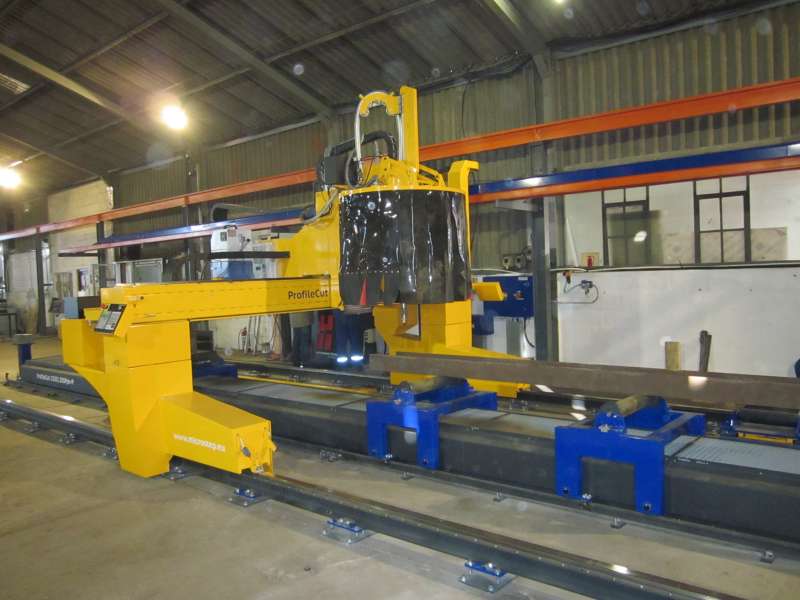

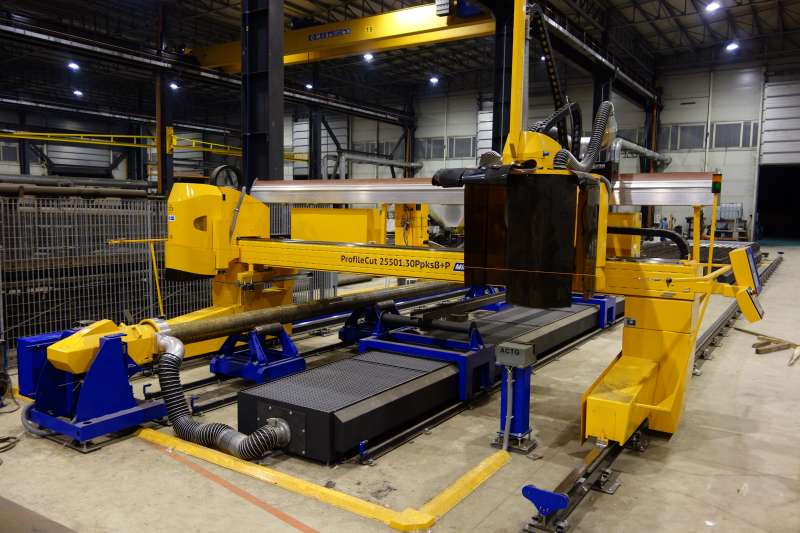

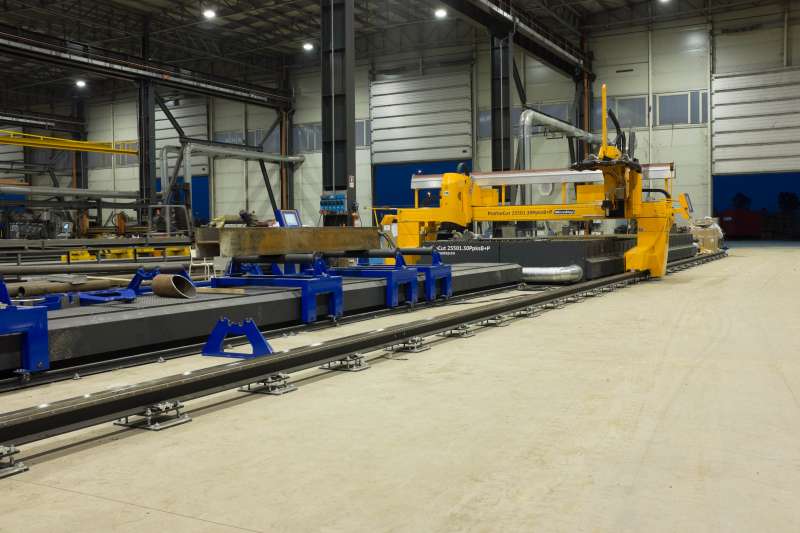

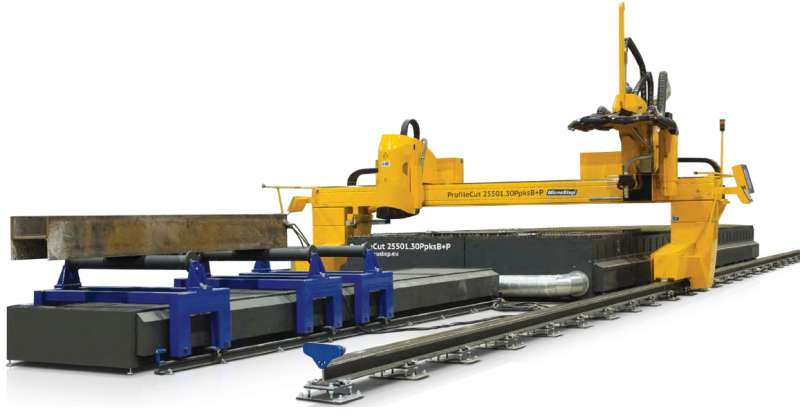

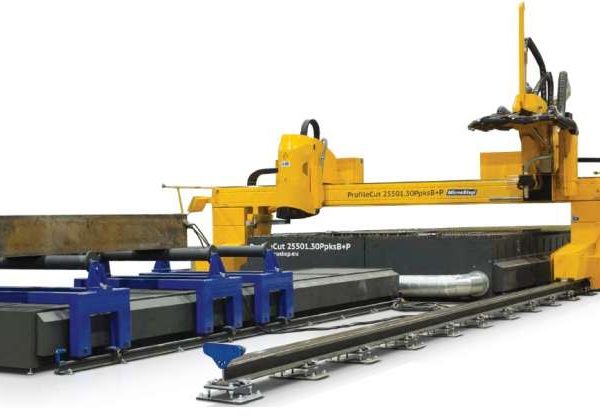

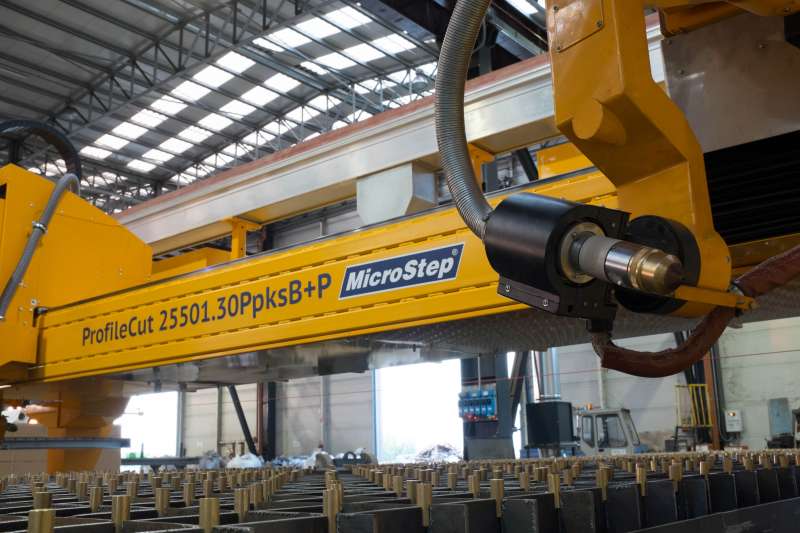

ProfileCut est une machine polyvalente dédiée à la production de structures en acier, notamment la découpe de profilés.

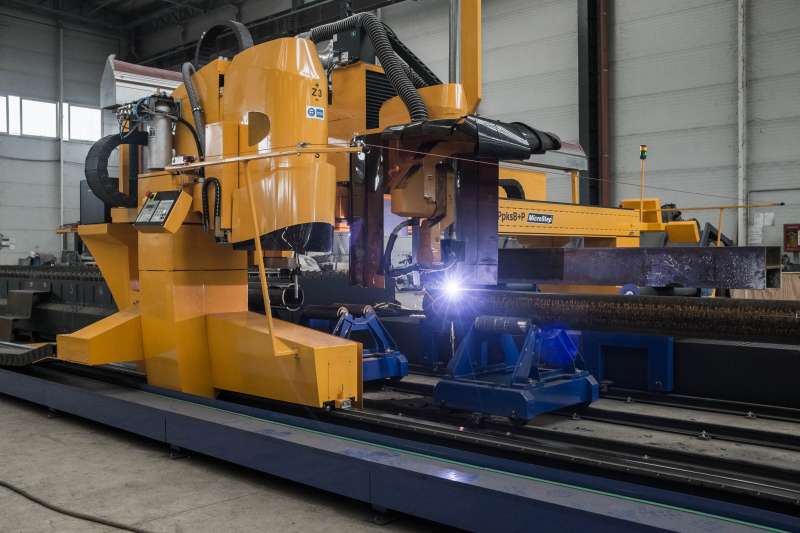

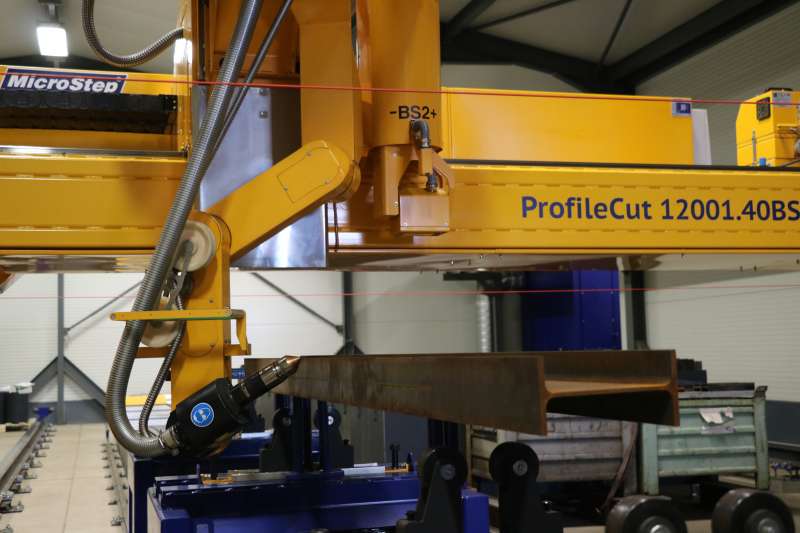

En plus des zones optionnelles de découpe de tubes, de profils rectangulaires et de tôles, elle dispose d’une zone spécialement conçue pour la découpe de profils structurels tels que les profils en I, U ou L.

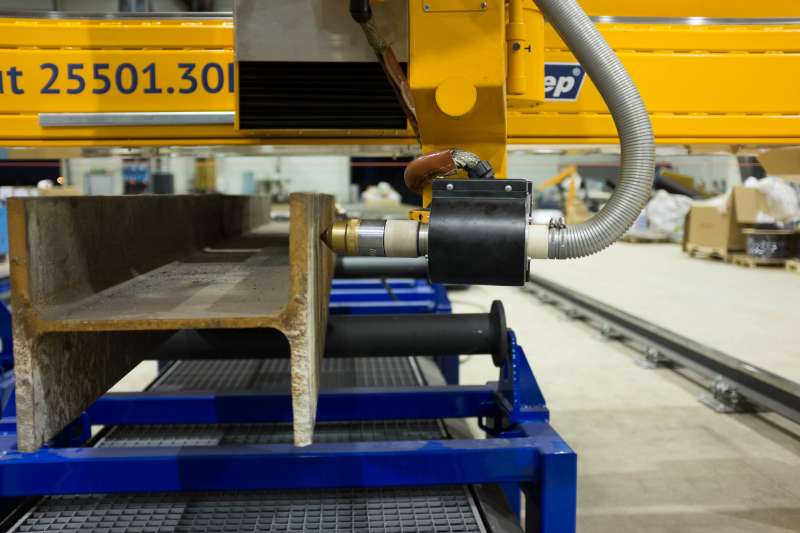

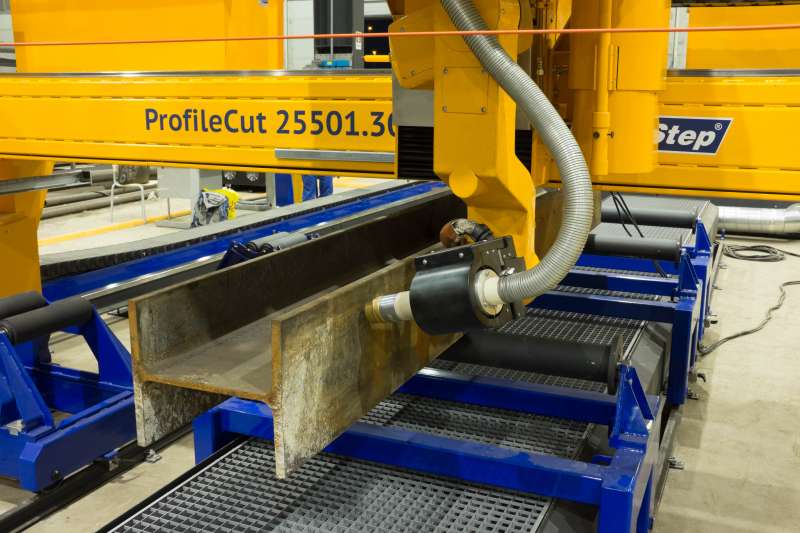

Pour permettre une découpe précise aux emplacements requis sur la poutre, la machine est équipée d’un scanner laser permettant de mesurer la forme exacte du profil à l’endroit de la coupe. Cela permet au système de contrôle d’ajuster le mouvement de l’outil en fonction de la forme réelle du profil.

De plus, la machine propose des opérations de perçage et de marquage sur les poutres.

Paramètres techniques

• Longueur de travail : 1 500 – 50 000 mm

• Largeur de travail : 1 500 – 8 000 mm

• Nombre maximal de postes d’outils : 6 (8 en oxycoupage)

• Épaisseur max. de matériau coupé au plasma : selon la source plasma

• Épaisseur max. de matériau coupé à l’oxycoupage : 300 mm

• Coupe en biais : oui (voir accessoires)

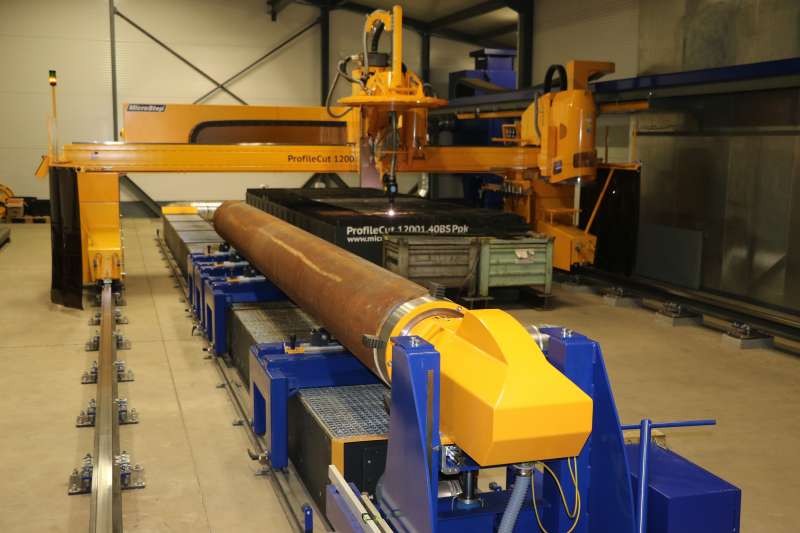

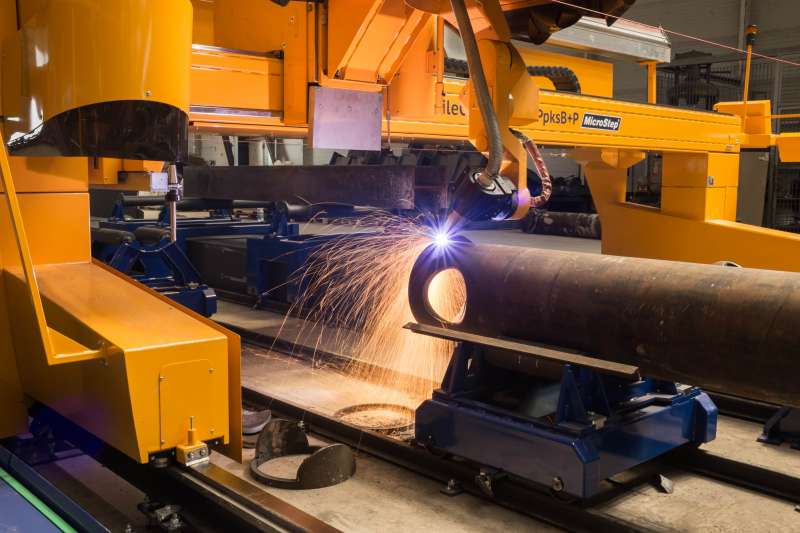

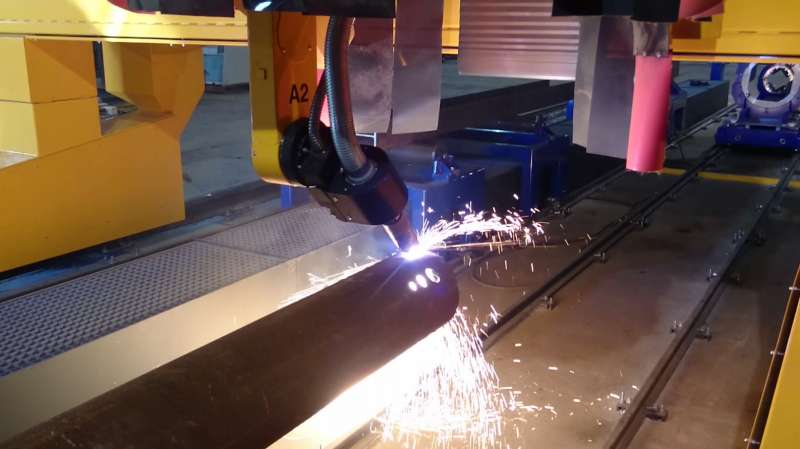

• Découpe de tuyaux : Ø 100 – 1 500 mm, max. 12 t

• Découpe de profilés creux : 100 × 100 – 600 × 600 mm

• Découpe de profilés en H : max. HEB 1000

• Perçage et taraudage : Ø 4 – 40 mm, M4 – M33, changement automatique d’outil

• Vitesse de positionnement : max. 23 m/min

Accessoires et options :

• Tête plasma droite
• Tête oxycoupage droite
• Rotateur plasma
• Rotateur plasma 90°
• Auto-calibration de la géométrie de coupe
• Marqueur jet d’encre
• Micropercussion
• Station de perçage Ø40-P26
• Caméra
• Alignement automatique des plaques
• Procédé de chanfreinage supplémentaire
• Tête oxycoupage triple chanfrein
• Tête oxycoupage multi-torches
• Rotateur oxycoupage
• Scanner de profil

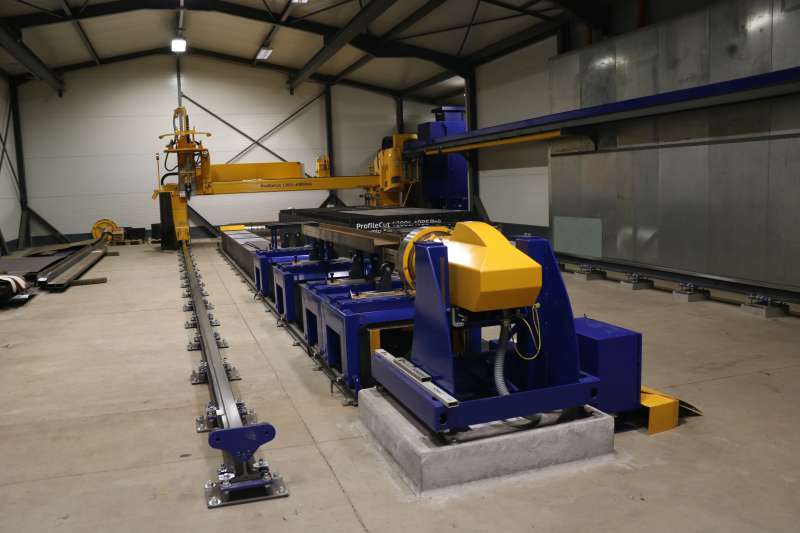

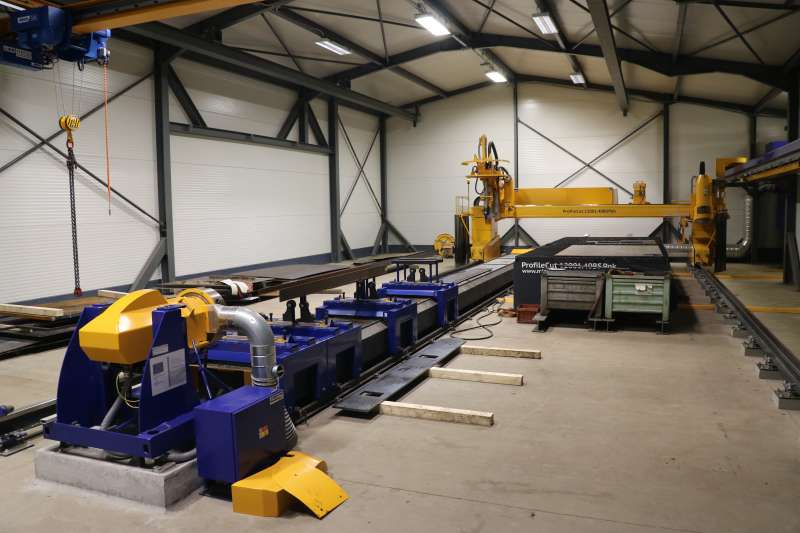

• Positionneur rotatif de tubes RSV 300/500/700/1000
• Positionneur rotatif de tubes RSV 1500/2000
