Découpe Plasma / Oxycoupage – DRM Max

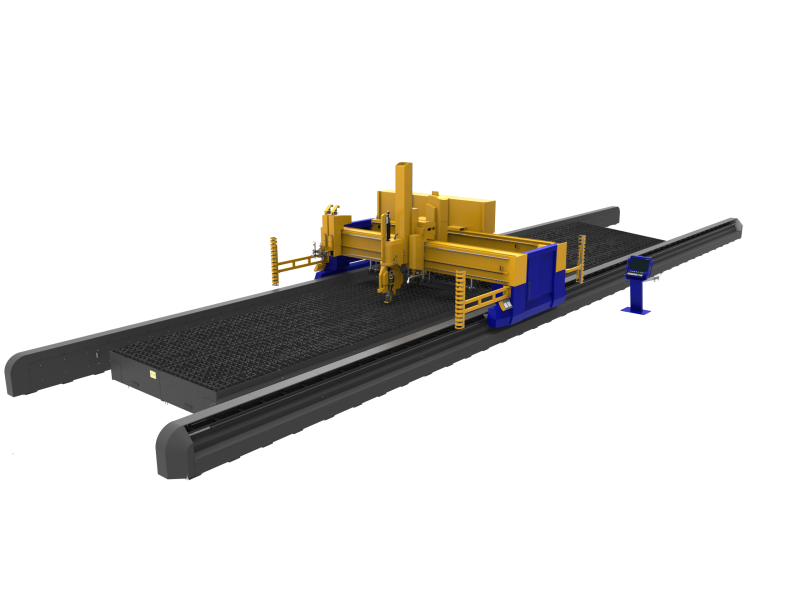

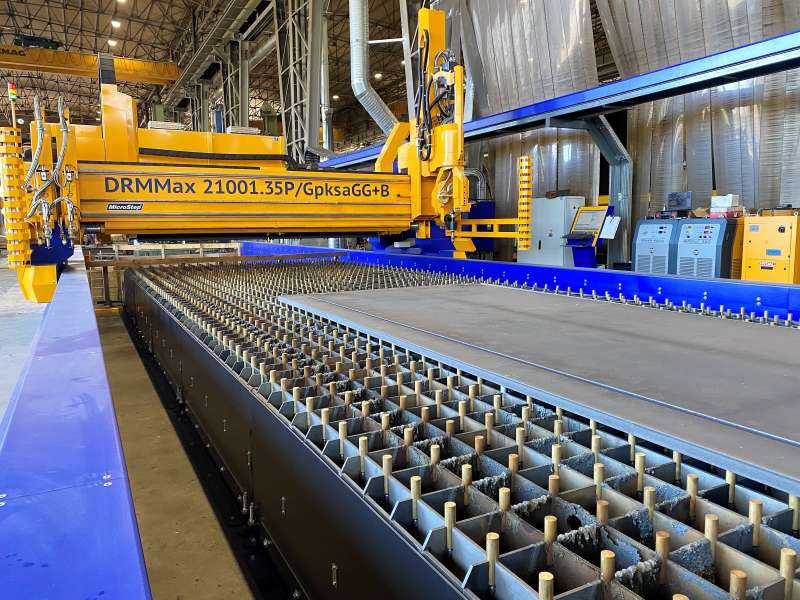

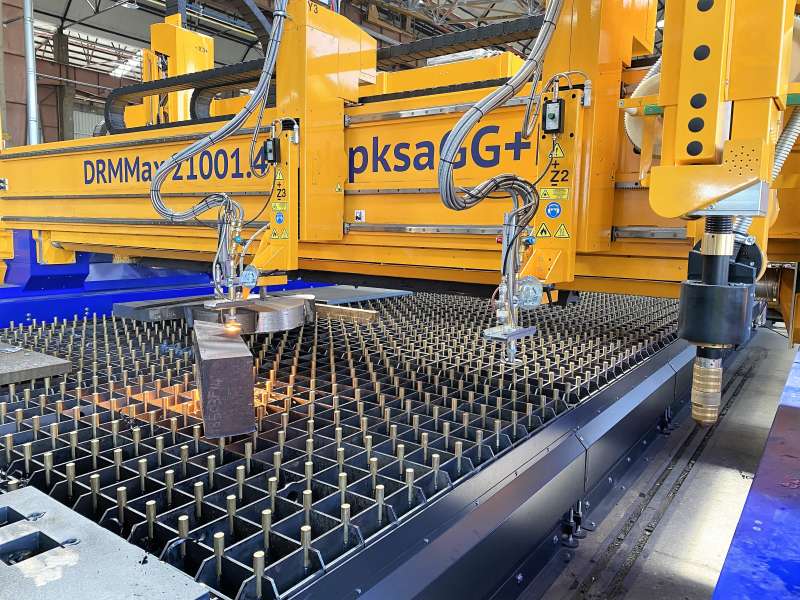

DRM Max est une machine CNC lourde de découpe, perçage et fraisage, destinée principalement aux secteurs offshore, aux tours éoliennes, aux grands navires, aux colonnes, aux réacteurs et aux équipements lourds.

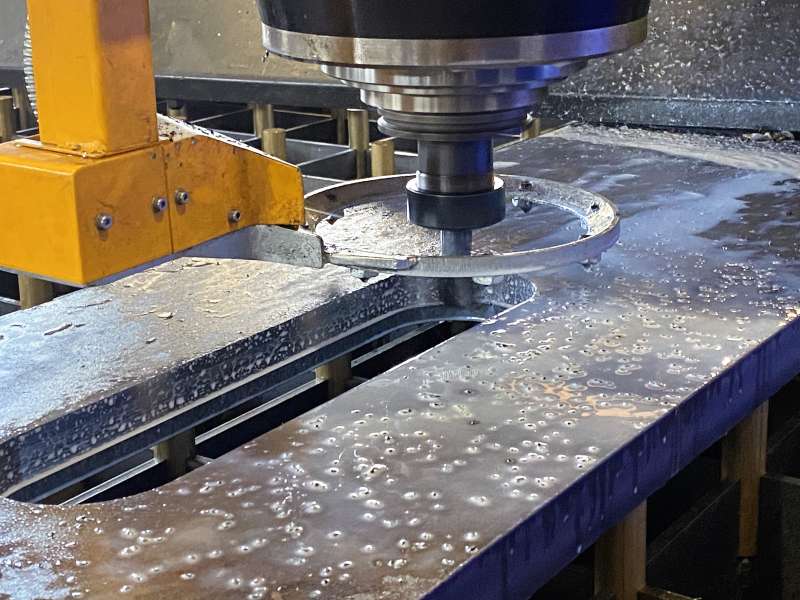

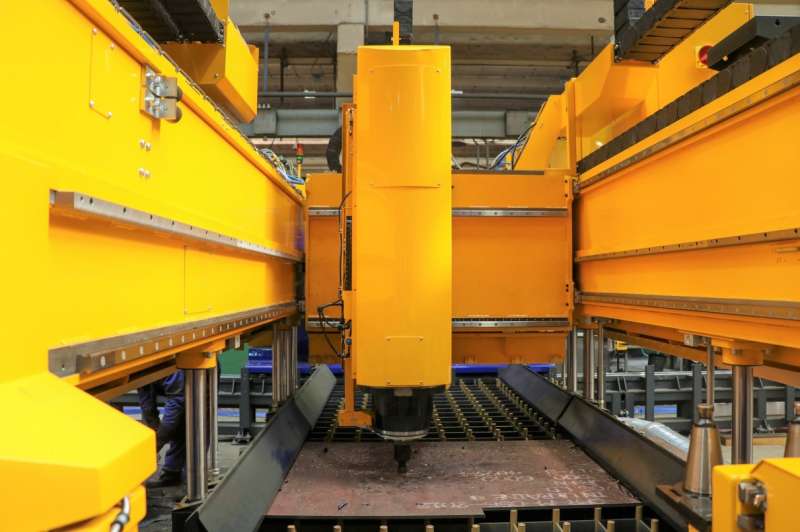

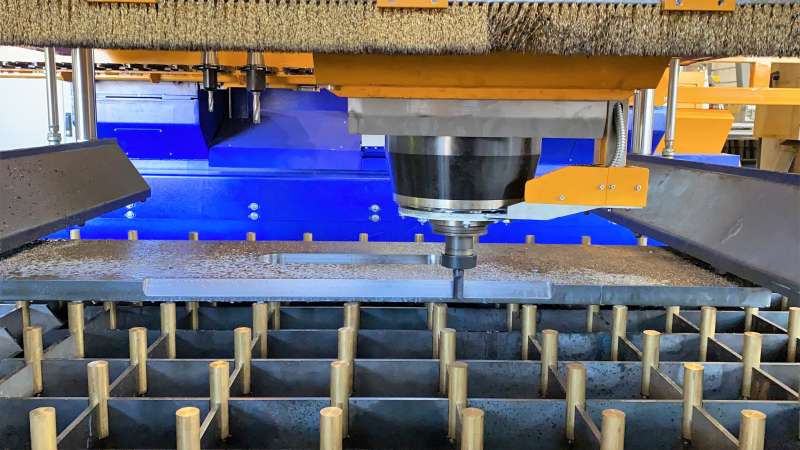

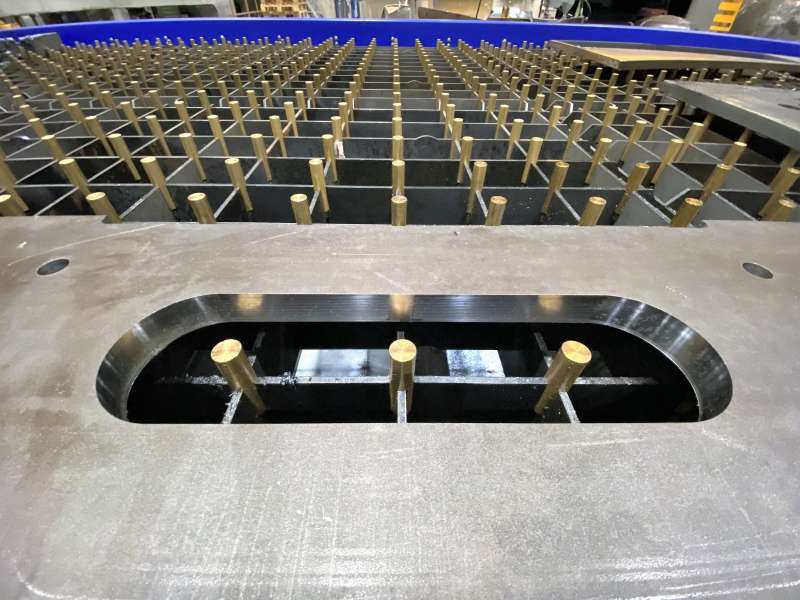

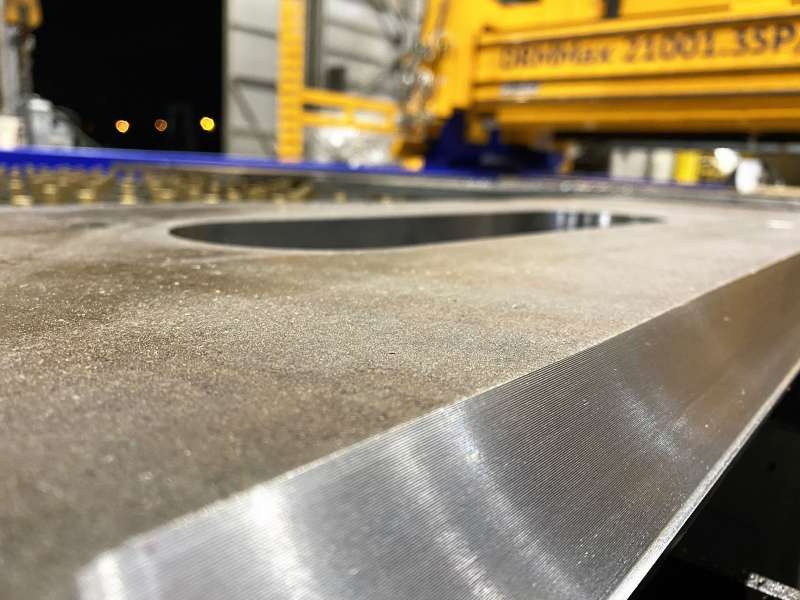

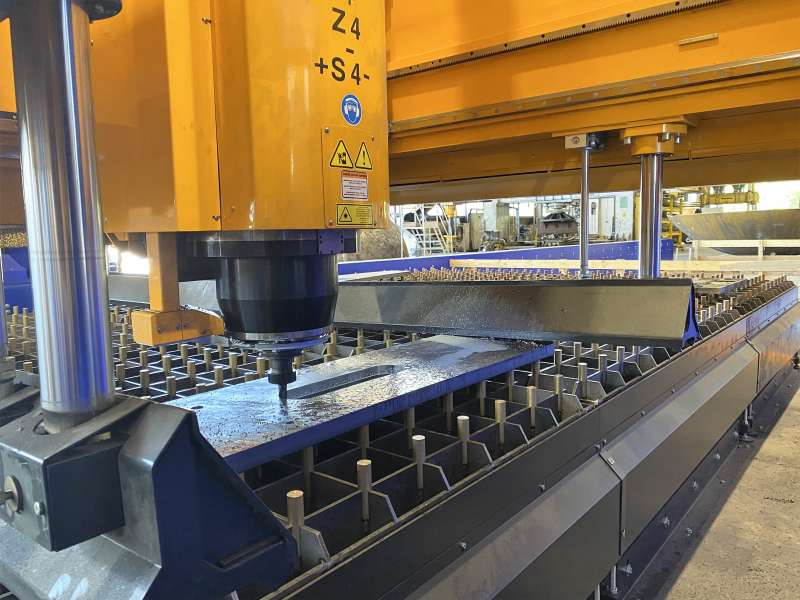

La machine dispose d’une zone dédiée au perçage/fraisage, équipée d’un sous-portique indépendant et de deux puissants dispositifs de maintien, permettant des opérations de fraisage sur une longueur allant jusqu’à 750 mm le long de l’axe X. Sa conception robuste autorise le perçage jusqu’à Ø 70 mm et une grande variété d’opérations de fraisage : fraisage de grands trous, surfaçage, fraisage de poches et de rainures, chanfreinage, fraisage de filets ou alésage.

La DRM Max peut également recevoir d’autres accessoires de la série DRM, offrant ainsi des capacités de découpe de plaques, tuyaux, poutres et dômes.

Paramètres techniques

• Longueur de travail : 3 000 – 30 000 mm

• Largeur de travail : 1 500 – 4 000 mm

• Nombre maximal de stations d’outils – portique avant : max. 4 (6 – oxycoupage)

• Nombre maximal de stations d’outils – portique interne : 1 (perçage/fraisage)

• Épaisseur max. coupée au plasma : selon la source plasma

• Épaisseur max. coupée à l’oxycoupage : 300 mm

• Chanfreinage : oui (voir accessoires)

• Découpe de tuyaux : Ø 30 – 1 500 mm, max. 12 t

• Type de broche (Puissance/Couple, tr/min) : entraînement direct (42 kW, 276 Nm, 10 000 tr/min) ou entraînement direct (55 kW, 834 Nm, 6 000 tr/min)

• Changeur d’outils : automatique, 8 positions ISO50

• Perçage et taraudage : Ø 4 – 70 mm, M4 – M33

• Fraisage : oui

• Vitesse de positionnement : max. 40 m/min

• Répétabilité bidirectionnelle : 0,05 mm/m

  Options et Accessoires :

• Accessoires
• Tête plasma droite
• Rotateur plasma
• Rotateur plasma 90°
• Auto-calibration de la géométrie de coupe
• Marqueur jet d’encre
• Micropercussion
• Caméra
• Alignement automatique des plaques
• Procédé de chanfreinage supplémentaire (ABP)
• Tête oxycoupage triple chanfrein
• Tête oxycoupage multi-torches
• Deuxième écran tactile sur le portique
• Tête plasma inclinable
• Rotateur oxycoupage
• Positionneur rotatif de tubes RSV 300/500/700/1000
• Positionneur rotatif de tubes RSV 1500/2000
• Station de perçage Ø60-P55
