Découpe Plasma / Oxycoupage – DRM

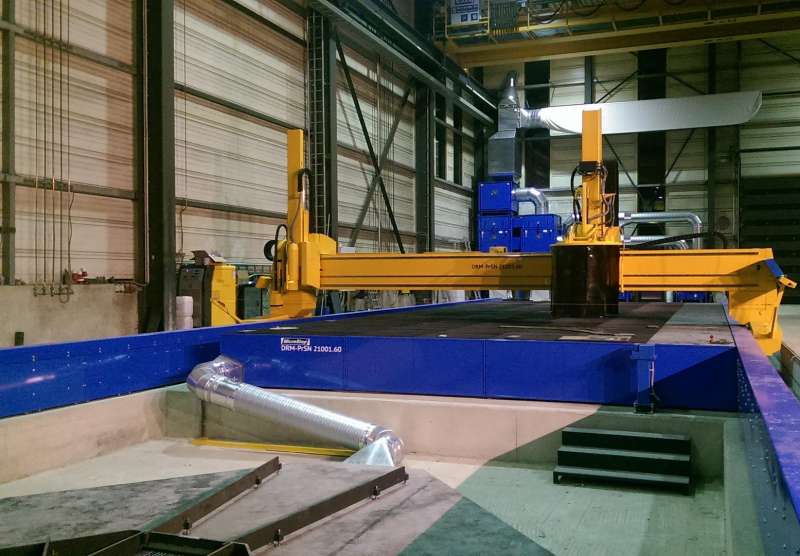

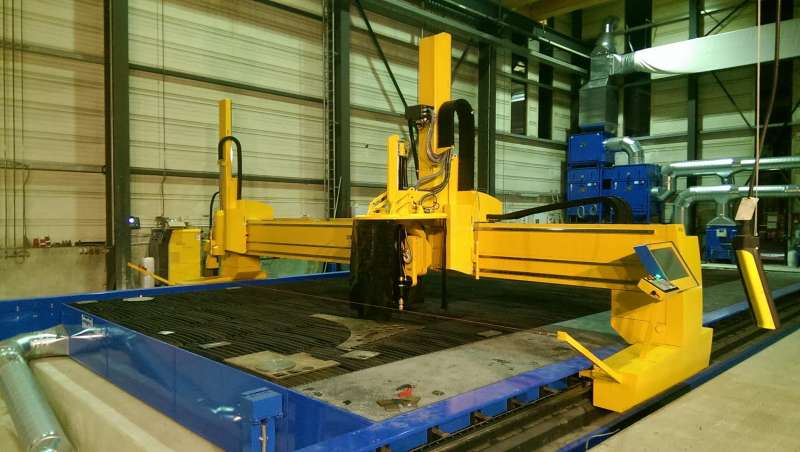

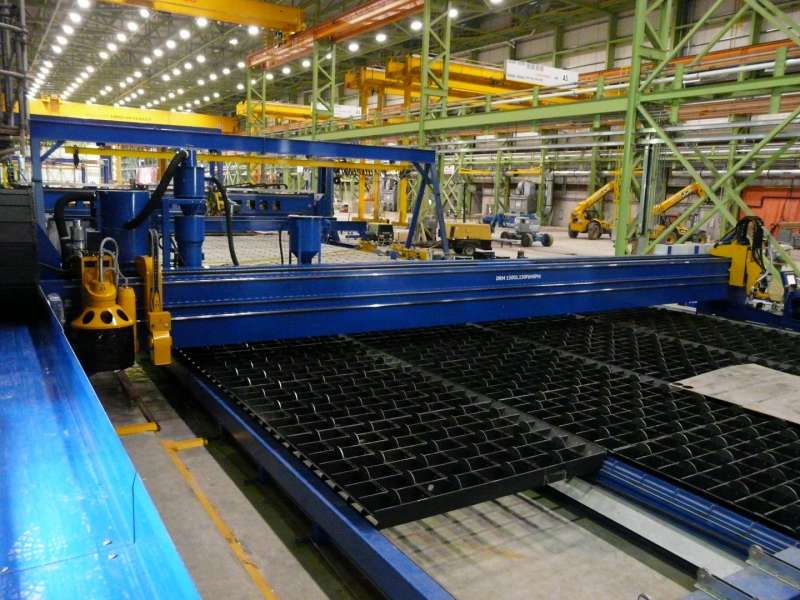

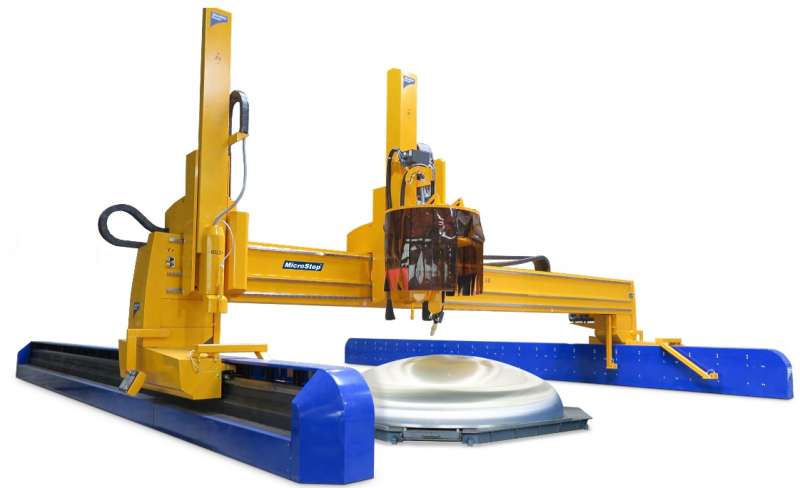

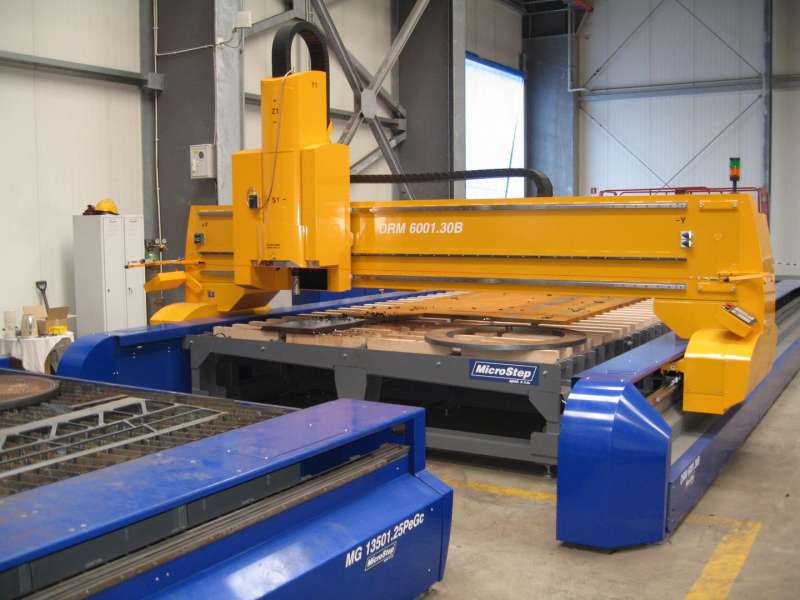

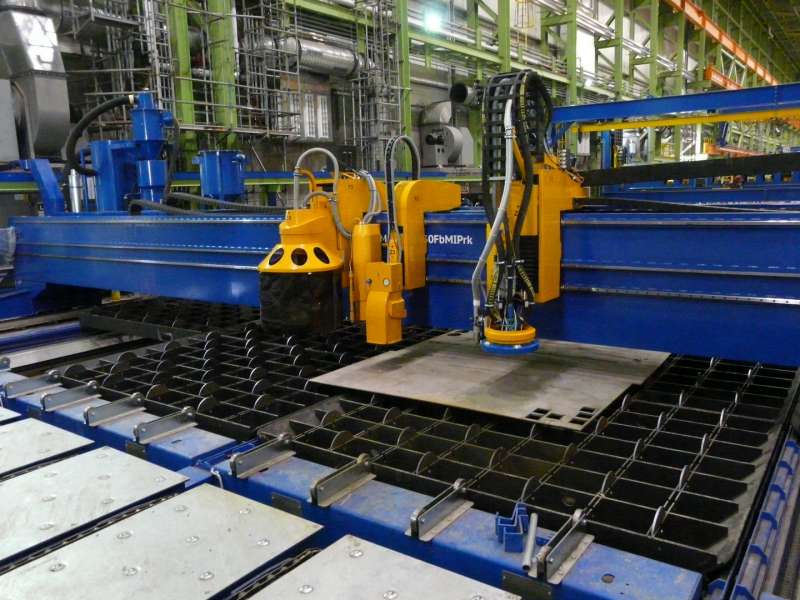

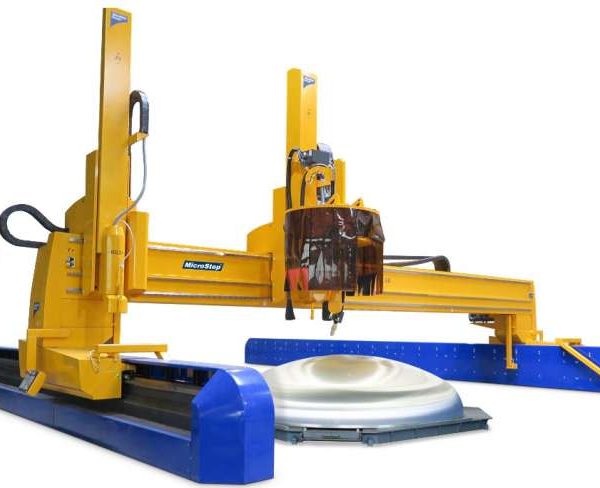

DRM est une machine de découpe plasma et/ou Oxycoupage de conception lourde et robuste, conçue pour une large gamme d’applications de découpe, perçage, usinage, marquage sur dômes (fonds bombés), tôles et tubes.

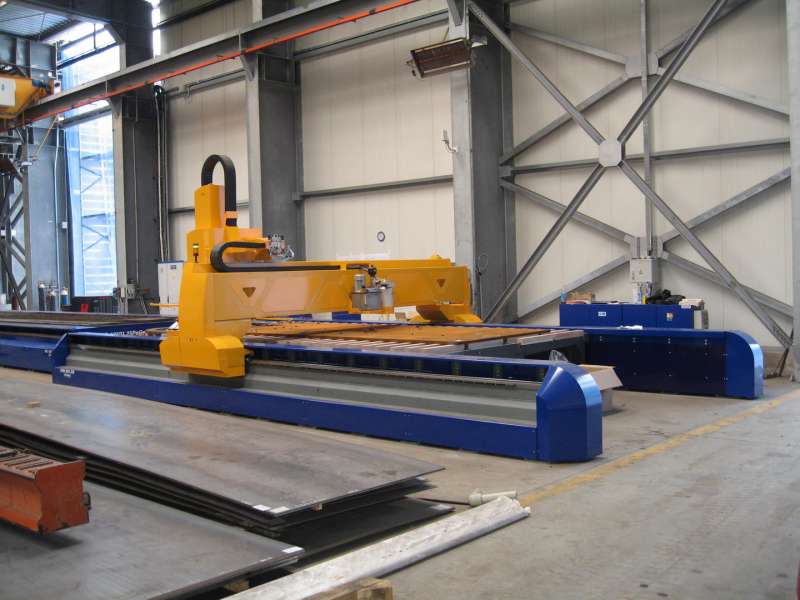

Son portique robuste permet un fonctionnement sans vibrations avec des équipements lourds tels que des chalumeaux oxycoupeurs automatiques triples, un rotateur à 120° avec une course en Z de 1,5 m pour la découpe de formes 3D, ainsi que d’autres équipements personnalisés.

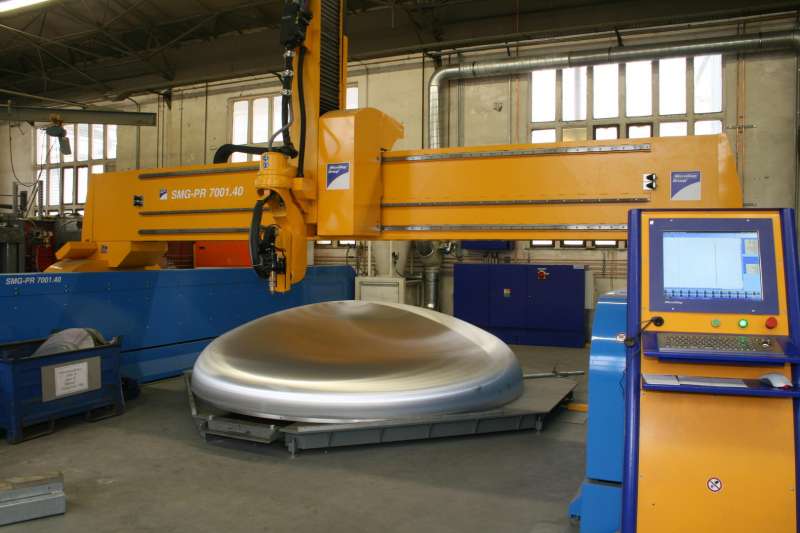

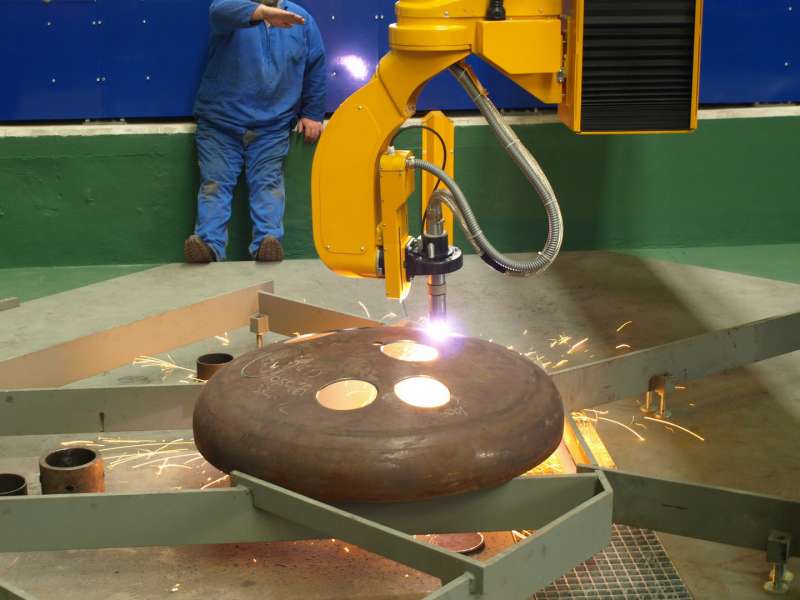

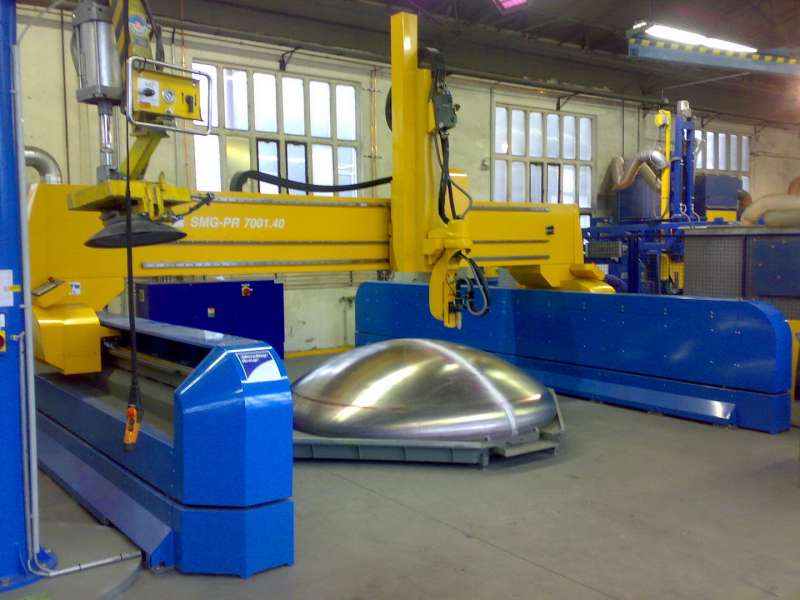

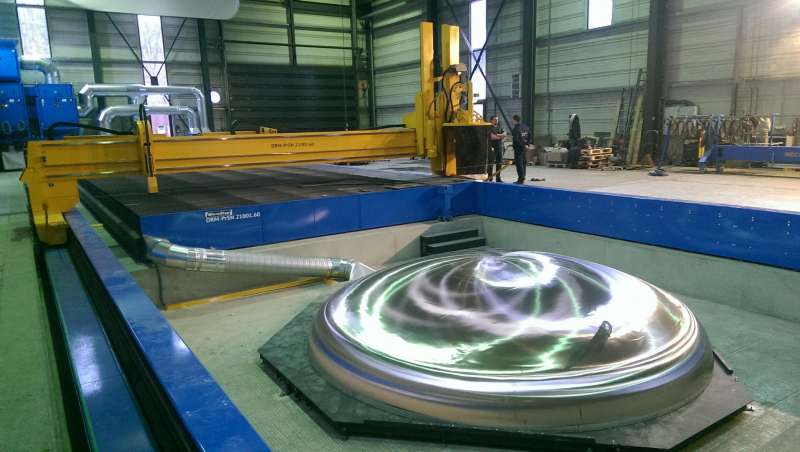

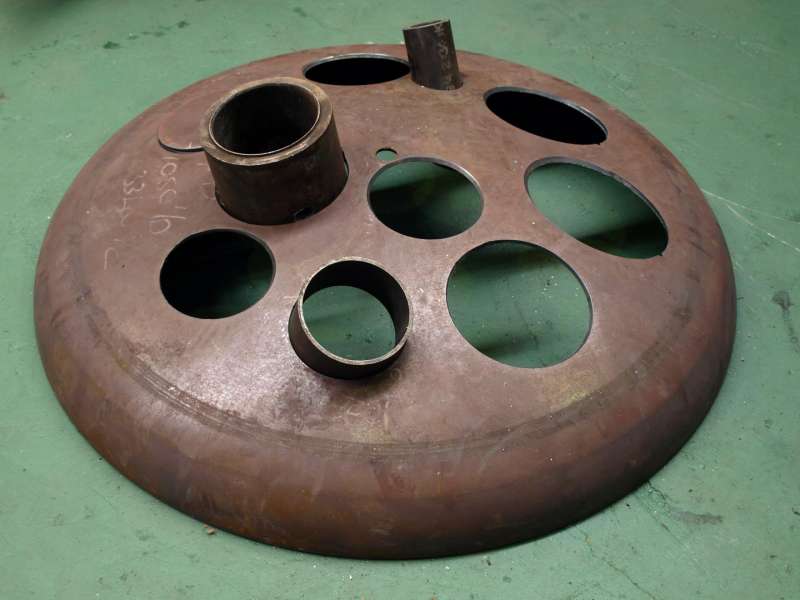

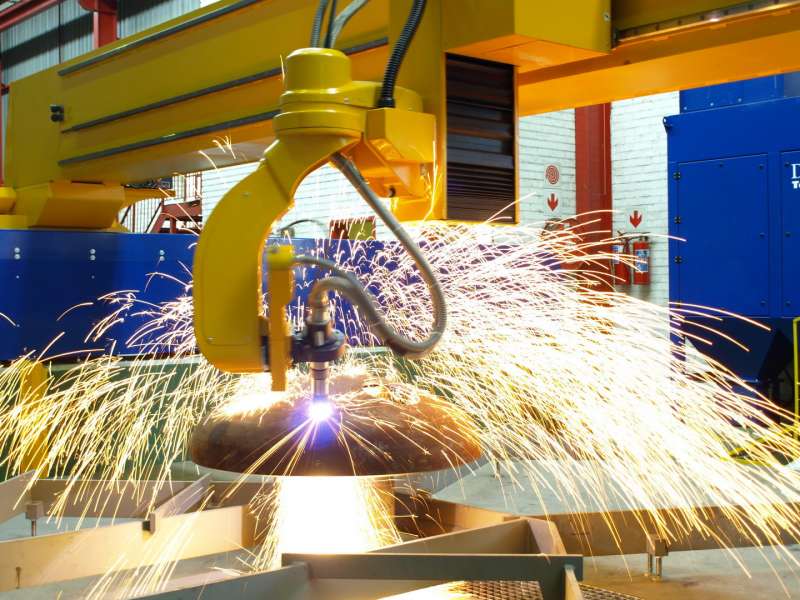

En plus de couvrir toutes les possibilités de découpe de tôles et de tubes, la DRM propose des applications spécifiques pour les dômes (fonds bombés) : ébavurage, coupes de séparation, découpe de diverses ouvertures, préparation de bords pour soudure et découpe de dômes placés à l’envers.

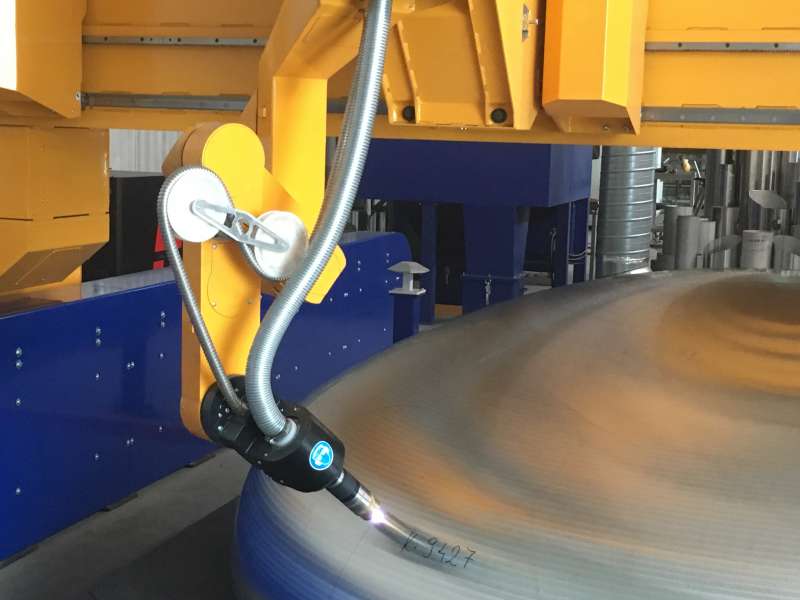

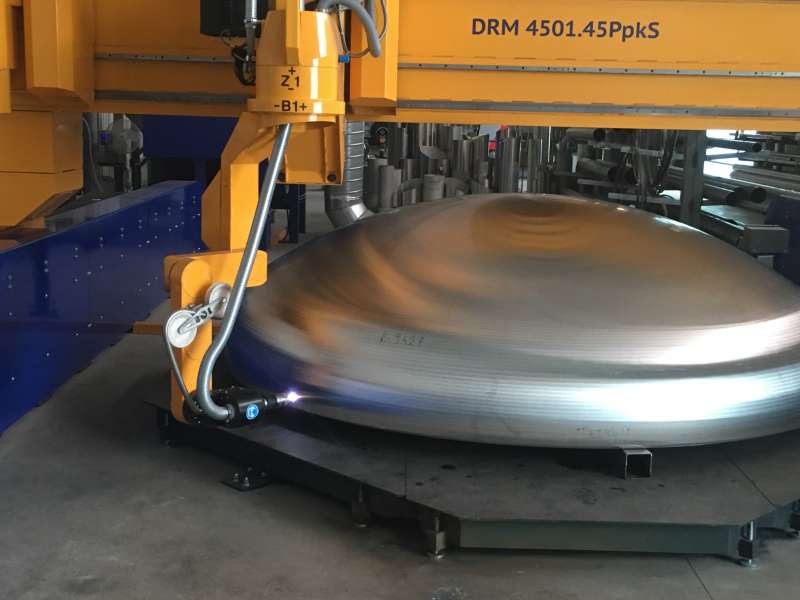

Un scanner 3D, associé au logiciel mScan, permet d’ajuster les plans de coupe en fonction des surfaces réelles mesurées des dômes, garantissant ainsi une excellente précision spatiale en découpe 3D.

Paramètres techniques

• Longueur de travail : 3 000 – 30 000 mm

• Largeur de travail : 1 500 – 8 000 mm

• Nombre maximal de stations d’outils : 4

• Épaisseur max. coupée au plasma : selon la source plasma

• Épaisseur max. coupée à l’oxycoupage : 200 mm

• Chanfreinage : oui (voir accessoires)

• Découpe de tubes : Ø 30 – 1 500 mm, max. 12 t

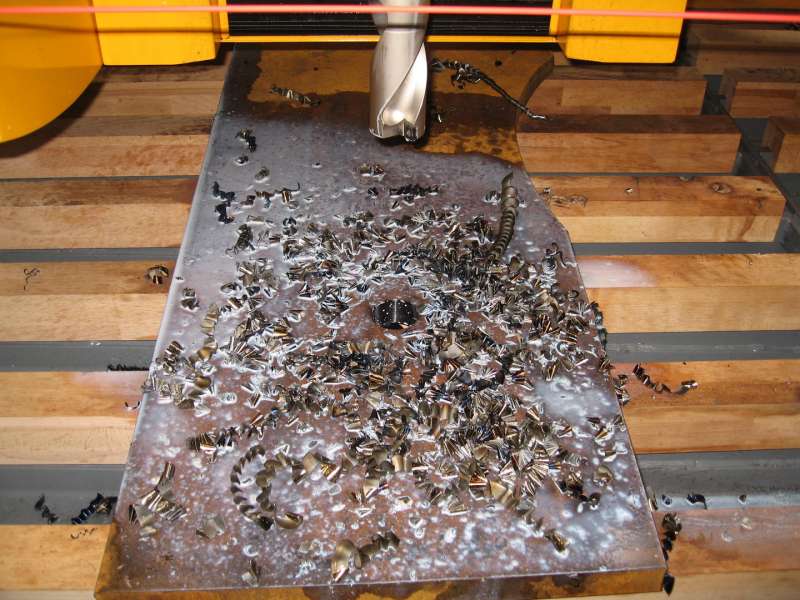

• Perçage et taraudage : Ø 4 – 60 mm, M4 – M30, changement automatique d’outil

• Vitesse de positionnement : max. 62 m/min (guidages linéaires), max. 56 m/min (rails)

• Répétabilité bidirectionnelle : 0,05 mm/m

Options et accessoires :

• Tête plasma droite
• Rotateur plasma
• Rotateur plasma 90°
• Auto-calibration de la géométrie de coupe
• Marqueur jet d’encre
• Micropercussion
• Caméra
• Alignement automatique des plaques
• Procédé de chanfreinage supplémentaire
• Tête oxycoupage triple chanfrein
• Tête oxycoupage multi-torches
• Deuxième écran tactile sur le portique
• Tête plasma inclinable
• Rotateur oxycoupage
• Positionneur rotatif de tubes RSV 300/500/700/1000
• Positionneur rotatif de tubes RSV 1500/2000
• Station de perçage Ø60-P55
